상세 정보 |
|||
| DDM / DOM 지원: | 네 | 프로토콜:: | QSFP-DD MSA, IEEE 802.3bs |
|---|---|---|---|
| 브랜드: | 사용자 정의 할 수 있습니다 | 기술: | 병렬 광학 |
| 온도 범위: | 70' Ｃ에 대한 0' Ｃ | 보증: | 3년 |
| 폼 팩터: | QSFP-DD | 거리: | 100m |
| 강조하다: | QDD-400G-SR4.2-BD,MPO MMF 트랜시버 모듈,DOM MMF 트랜시버 모듈 |
||
제품 설명

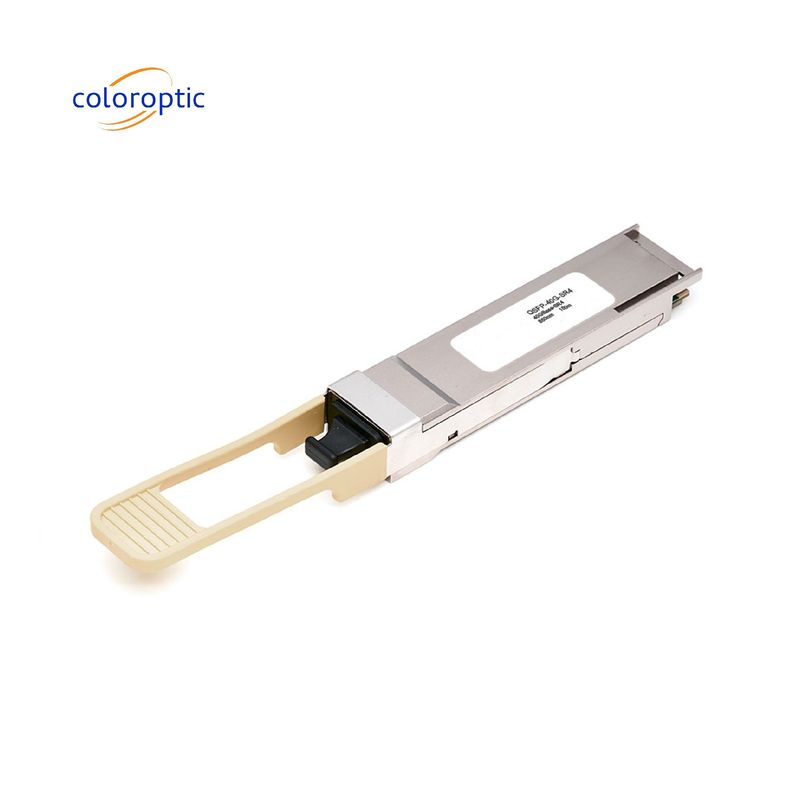

시스코 QDD-400G-SR4.2-BD 호환성 400GBASE-SR4.2 QSFP56-DD 850/910nm 100m DOM MPO MMF 광 수신기 모듈
제품 설명:
CO-QD4H85S2C 광 수신기는 400Gb / s 비트 속도를 지원 할 수 있습니다. 평행 쿼드 소형 인자 플러거블 듀얼 밀도 (QSFP-DD) 쌍방향 광 모듈입니다. The module accepts eight host electrical data and transmits them in two groups of optical bi-directional lanes (each group contains 4 pairs of optical lane) to allow optical communication over optical multi-mode fibers반대로, 수신자 쪽에서 모듈은 8 개의 광 입력 신호 세트를 받아들이고 전기 데이터의 8 개의 채널로 변환합니다.

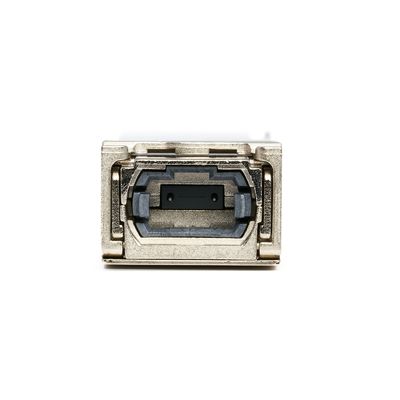

MPO-12 커넥터를 가진 광섬유는 QSFP-DD 모듈 용기에 연결될 수 있다. 적절한 정렬은 용기에 있는 가이드 핀에 의해 보장된다.케이블은 일반적으로 적절한 채널에서 채널 정렬을 위해 왜곡 될 수 없습니다전기 연결은 MSA- 컴플라이언스 76-핀 엣지 타입 커넥터 (MSA-compliant 76-pin edge type connector) 를 통해 달성됩니다.
모듈은 단일 +3.3 V 전원 공급 장치로 작동합니다. 모듈과 함께 모듈 현존, 재설정, 중단 및 저전력 모드와 같은 LVCMOS/LVTTL 글로벌 제어 신호가 제공됩니다.더 복잡한 제어 신호를 전송 및 수신하기 위해 2 와이어 직렬 인터페이스가 제공됩니다., 그리고 디지털 진단 정보를 수신 할 수 있습니다. 개별 채널이 주소 될 수 있으며 사용되지 않는 채널은 최대한의 설계 유연성을 위해 종료 될 수 있습니다.
특징:
- QSFP56-DD MSA를 준수합니다.
- 8 쌍방향 광선 경로
- IEEE802.3bs 사양을 준수합니다
- OM5 멀티모드 섬유로 최대 150m 전송
- 8x53.125Gb/s 전기 인터페이스 (400GAUI-8)
- 최대 전력 소모량 12W
- MPO-12 커넥터
- RoHS 준수
- 작동용 온도:
- 표준: 0°C ~ +70°C
- -5°C에서 +85°C까지 연장
기술 매개 변수:
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 아니 |
| 작동용 온도 | TOP | 0 | 70 | degC | ||
| OM3와의 연결 거리 | D | 0.5 | 100 | m | ||
| 전력 소비 | 10 | W | ||||
| 중앙 파장 | λ1 | 844 | 863 | nm | ||
| 중앙 파장 | λ2 | 900 | 918 | nm | ||
| 평균 발사력, 각 레인 |
PAVG | - 6개5 | 4 | dBm | ||
| 외부 광학 변조 범위 (OMAouter), 각 레인 |
POMA | - 4개5 | 3 | dBm | ||
| 평균 수신 전력, 각 레인 |
- 8개5 | 4 | dBm | |||
| 수신기 감수성 (OMAouter) 각 차선 |
SEN | 최대 (- 6.6, SECQ 8 | dBm |
응용 프로그램:
- 400G 이더넷
- 인피밴드 상호 연결
- 데이터센터 엔터프라이즈 네트워크
