상세 정보 |
|||
| 매체의 종류: | SMF | 자료 비율: | 400G |
|---|---|---|---|
| 폼 팩터: | QSFP-DD | 브랜드: | 사용자 정의 할 수 있습니다 |
| 거리: | 10 킬로미터 | 온도 범위: | 70' Ｃ에 대한 0' Ｃ |
| 보증: | 3년 | 프로토콜:: | QSFP-DD MSA, IEEE 802.3bs 400GBASE-DR4 |
| 강조하다: | Arista QDD-400G-LR4,QSFP56 DD 400G |
||
제품 설명

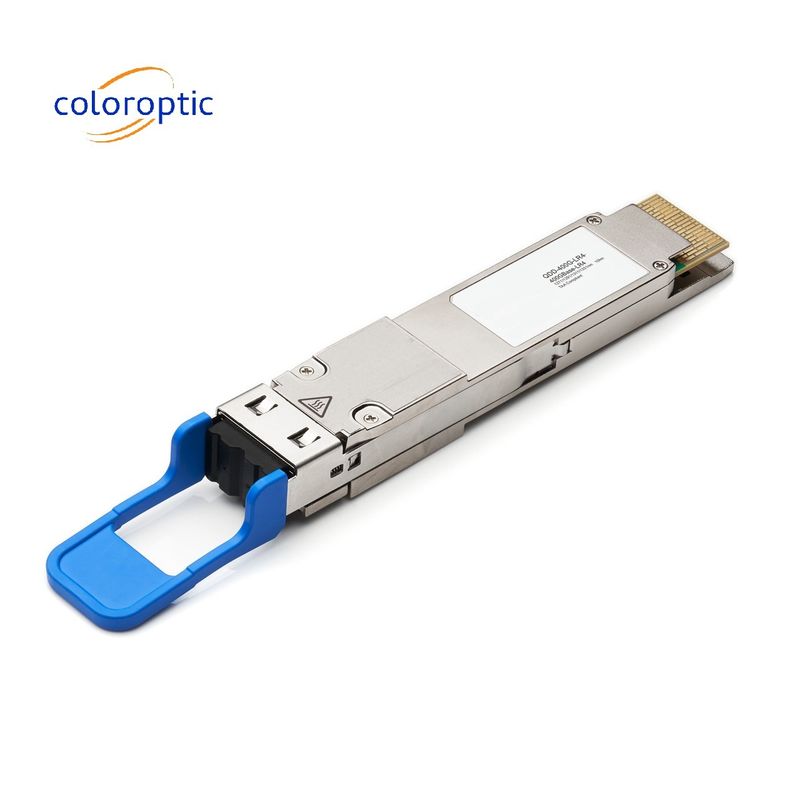

아리스타 QDD-400G-LR4 호환 400GB베이스-LR4 QSFP56-DD 10km DOM 듀플렉스 LC SMF 광 수신기 M
제품 설명:
QSFP DD 모듈 CO-QD4H13CC는 10km 광 통신 애플리케이션을 위해 설계된 400Gb/s Quad Small Form Factor Pluggable-double density (QSFP56-DD) 광 모듈이다.모듈은 50Gb/s (PAM4) 전기 입력 데이터의 8 채널을 CWDM 광 신호의 4 채널로 변환합니다., 그리고 400Gb/s 광적 전송을 위한 단일 채널로 복합화합니다. 반대로, 수신자 쪽에서,모듈은 광학적으로 400Gb/s 광학 입력을 CWDM 광 신호의 4개의 채널로 배제하고 50Gb/s (PAM4) 전기 출력 데이터의 8개의 채널로 변환합니다..
4개의 CWDM 채널의 중심 파장은 ITU-T G에서 정의된 CWDM 파장 그리드의 구성원으로서 1271, 1291, 1311 및 1331 nm입니다.694.2.CO-QD4H13CC광적 인터페이스에 듀플렉스 LC 커넥터와 전기 인터페이스에 76pin 커넥터를 포함합니다. 장거리 시스템에서 광적 산란을 최소화하기 위해,이 모듈에 단방향 섬유 (SMF) 를 적용해야 합니다.. 호스트 FEC는 10km까지 광섬유 전송을 지원하는 것이 필요합니다
이 제품은 QSFP-DD 멀티 소스 협약 (MSA) 타입 2에 따라 형태 요소, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었습니다.그것은 온도를 포함하여 가장 혹독한 외부 운영 조건에 대응하도록 설계되었습니다, 습도 및 EMI 간섭.
콜로옵틱의CO-QD4H13CC이아리스타®호환성 400GBASE QSFP56-DD 광 수신기그리고 원활한 네트워크 통합을 위해 필요한 모든 구성 데이터와 함께 공장 사전 프로그래밍됩니다. 우리의 트랜시버는QSFP56-DD Arista®원본 트랜시버 및 다른 OEM 및 타사 트랜시버와 100% 호환됩니다.QSFP56-DD 아리스타호환성 트랜시버가 100%의 기능성을 테스트하고 뛰어난 네트워크 성능을 위해 호환성이 보장됩니다.
컬러 옵틱모든 브랜드와 형태 요소를 제공합니다광적 송신기이제 네트워크의 무결성을 유지하면서 네트워크를 확장할 수 있는 신뢰할 수 있고 호환되고 저렴한 수단이 있습니다.
특징:
- QSFP56-DD MSA를 준수합니다.
- 4 CWDM 경로 MUX/DEMUX 설계
- 100G 람다 MSA 100G-LR 사양을 준수합니다
- FEC로 단일 모드 섬유 (SMF) 에서 최대 10km 전송
- 8x53.125Gb/s 전기 인터페이스 (400GAUI-8)
- 채널당 데이터 속도 106.25Gbps (PAM4)
- 최대 전력 소모량 12W
- 듀플렉스 LC 커넥터
- RoHS 준수
- 작동용 온도:
- 표준: 0°C ~ +70°C
- -5°C에서 +85°C까지 연장
기술 매개 변수:
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 아니 |
| 작동용 온도 | TOP | 0 | 70 | degC | ||
| 연결 거리 | D | 0.02 | 10 | km | ||
| 전력 소비 | 12 | W | ||||
| 중앙 파장 | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.7 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 평균 발사력, 각 차선 | PAVG | - 3번4 | 5.3 | dBm | ||
| 오마, 각 차선 | POMA | -0.4 | 5.1 | dBm | ||
| 손상 수신기 전력 | 5.5 | dBm | ||||
| 수신기 포화 | 과부하 | 4.5 | ||||
| 수신기 감수성 (OMA) | SEN | - 6개1 | dBm | BER=2E-4, 26.5625Gbps, PRBS31,max (-6.1,SECQ -7.5) |
응용 프로그램:
- 데이터 센터 상호 연결
- 400G 이더넷
- 인피밴드 상호 연결
- 기업 네트워크
