상세 정보 |
|||
| 자료 비율: | 400G | 사고 방식: | 4 CWDM 경로 MUX/DEMUX |
|---|---|---|---|
| 거리: | 2KM | 연결기: | 두 부분으로 된 LC |
| 폼 팩터: | QSFP-DD | 온도: | 0~70' Ｃ |
| DDM: | 네 | 보증: | 3년 |
| 브랜드: | 사용자 정의 할 수 있습니다 | 프로토콜:: | 100G 람다 MSA 400G-FR4 |
| 적용: | 데이타 센터 내부연락 | 매체의 종류: | 단일모드 |
| 강조하다: | QSFP DD 모듈 MSA,QSFP DD 모듈 듀플렉스 LC,400G QSFP DD |
||
제품 설명

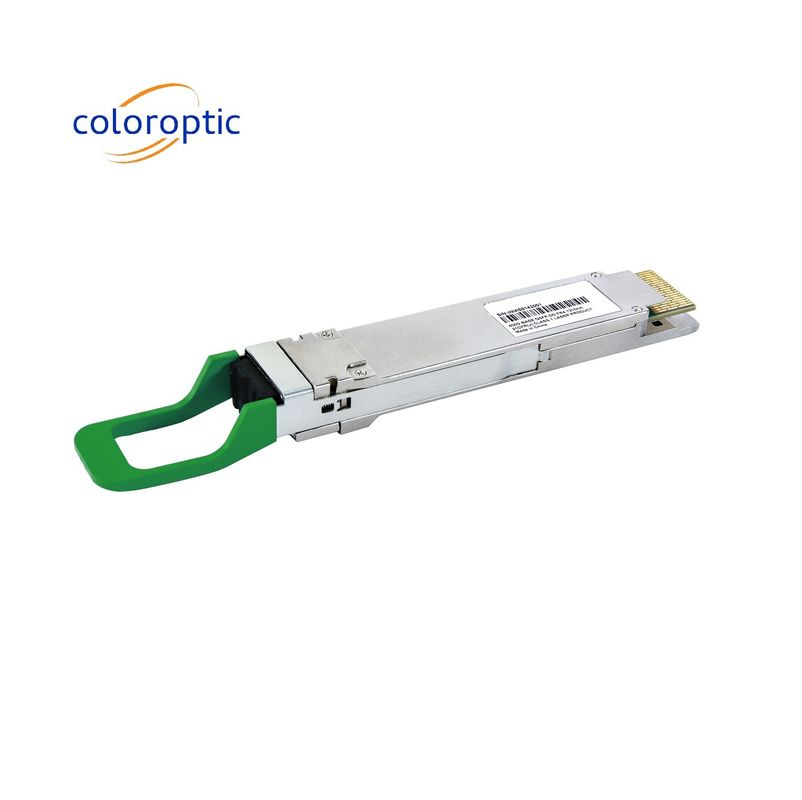

FR4 2km SMF 400G 이더넷 전송을 위한 400G QSFP-DD MSA 모듈
이 제품은 400Gb/s Quad Small Form Factor Pluggable-double density (QSFP-DD) 광 모듈로 2km 광 통신 애플리케이션을 위해 설계되었습니다.모듈은 50Gb/s (PAM4) 전기 입력 데이터의 8 채널을 CWDM 광 신호의 4 채널로 변환합니다., 그리고 400Gb/s 광적 전송을 위한 단일 채널로 복합화합니다. 반대로, 수신자 쪽에서,모듈은 400Gb/s의 광적 입력을 CWDM 광적 신호의 4개의 채널로 광적으로 분해합니다., 50Gb/s (PAM4) 전기 출력 데이터의 8개의 채널로 변환합니다.
4개의 CWDM 채널의 중심 파장은 ITU-T G에서 정의된 CWDM 파장 그리드의 구성원으로서 1271, 1291, 1311 및 1331 nm입니다.694.2광적 인터페이스에 대한 듀플렉스 LC 커넥터와 전기 인터페이스에 대한 76pin 커넥터를 포함합니다.이 모듈에 단방향 섬유 (SMF) 를 적용해야 합니다.호스트 FEC는 2km까지의 광섬유 전송을 지원합니다.
이 제품은 QSFP-DD 멀티 소스 협약 (MSA) 타입 2에 따라 형태 요소, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었습니다.그것은 온도를 포함하여 가장 혹독한 외부 운영 조건에 대응하도록 설계되었습니다, 습도 및 EMI 간섭
주요 특징
- QSFP-DD MSA를 준수합니다
- 4 CWDM 경로 MUX/DEMUX 설계
- 100G 람다 MSA 400G-FR4 사양을 준수합니다.
- FEC로 단일 모드 섬유 (SMF) 에서 최대 2km 전송
- 작업용 온도: 0~70°C
- 8x53.125Gb/s 전기 인터페이스 ((400GAUI-8)
- 데이터 속도 106.25Gbps (PAM4)
- 최대 전력 소모량 12W

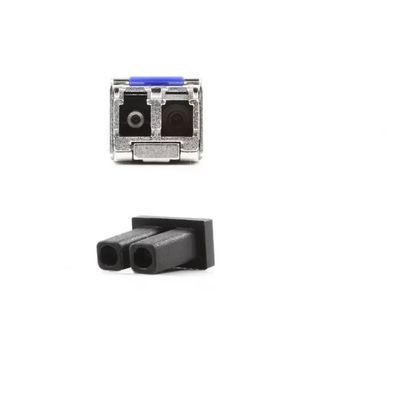

- 듀플렉스 LC 커넥터
적용
- 데이터 센터 상호 연결
- 400G 이더넷
- 인피밴드 상호 연결
- 기업 네트워크
제품 세부 정보
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 아니 |
| 작동용 온도 | TOP | 0 | 70 | degC | ||
| 연결 거리 | D | 0.002 | 2 | km | ||
| 전력 소비 | 12 | W | ||||
| 중앙 파장 | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.7 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 평균 발사력, 각 차선 | PAVG | - 3번3 | 3.5 | dBm | ||
| 오마, 각 차선 | POMA | -0.3 | 3.7 | dBm | ||
| 평균 수신 전력, 각 차선 | -7번3 | 3.5 | dBm | |||
| 전력 수신 (OMA), 각 차선 | 3.7 | |||||
| 수신기 감수성 (OMA) | SEN | 최대 4.6SECQ-6.0) | dBm |
