상세 정보 |
|||
| 자료 비율: | 400G | 보증: | 3년 |
|---|---|---|---|
| DDM / DOM 지원: | 네 | 폼 팩터: | QSFP-DD |
| 온도 범위: | 70' Ｃ에 대한 0' Ｃ | 프로토콜:: | QSFP56-DD MSA |
| 사고 방식 (nm): | 850nm | 브랜드: | 사용자 정의 할 수 있습니다 |
| 강조하다: | Arista QDD-400G-SR8,MPO MMF 광 모듈,DOM MMF 광 모듈 |
||
제품 설명

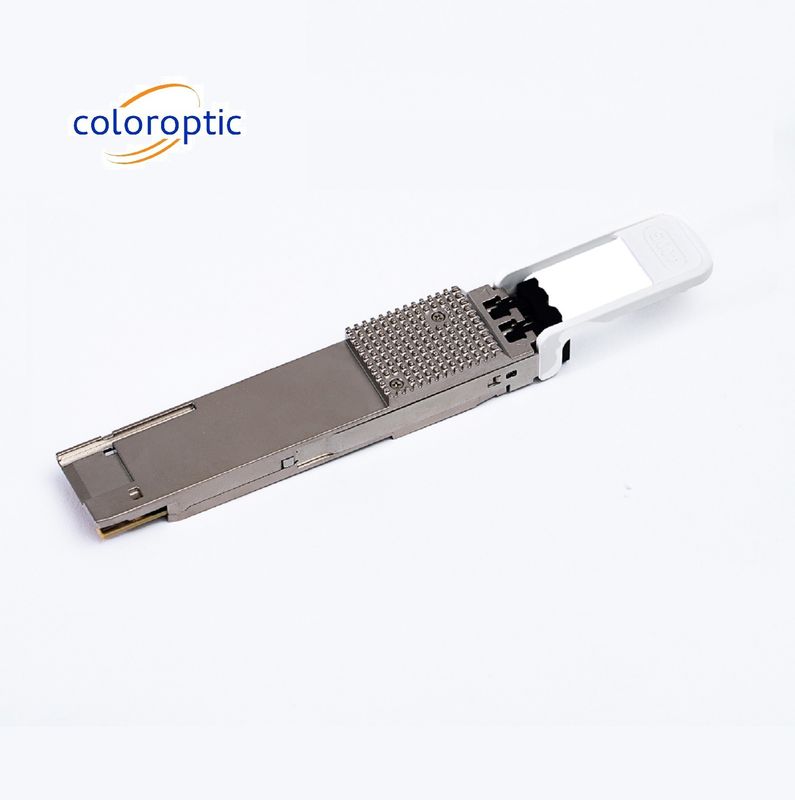

아리스타 QDD-400G-SR8 호환 400GBASE-SR8 QSFP56-DD 850nm 100m DOM MPO MMF 광 수신기 모듈
제품 설명:
컬러옵틱의 CO-QD4H85S8C는 평행 400Gb/s 쿼드 소형 인자 플러거블 - 이중 밀도 (QSFP56-DD) 광 모듈이다. 포트 밀도를 높이고 전체 시스템 비용 절감을 제공합니다.QSFP56-DD 풀 듀플렉스 광 모듈은 8 개의 독립적 인 송신 및 수신 채널을 제공합니다.각각 53.125Gb/s의 동작을 할 수 있고, 100m의 OM3 멀티모드 섬유로 400Gb/s의 집계 데이터 속도를 낼 수 있다.

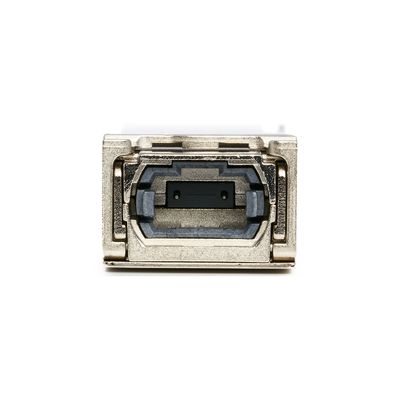

MTP/MPO-16 커넥터를 가진 광섬유 케이블이 QSFP56-DD SR8 모듈 용기에 연결될 수 있다. 적절한 정렬은 용기에 있는 가이드 핀에 의해 보장된다.케이블은 일반적으로 적절한 채널에서 채널 정렬을 위해 왜곡 될 수 없습니다. 전기 연결은 QSFP56-DD MSA- 컴플라이언스 엣지 타입 커넥터를 통해 달성됩니다.
모든 8개의 평행 레인의 중심 파장은 850nm이다. CO-QD4H85S8C에는 광 인터페이스에 대한 광 MPO-16 커넥터와 전기 인터페이스에 대한 60 핀 커넥터가 포함되어 있다.호스트 FEC는 최대 70m OM3 멀티 모드 광선 전송을 지원해야합니다..
이 제품은 QSFP-DD 멀티 소스 협약 (MSA) 타입 2에 따라 형태 요소, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었습니다.그것은 온도를 포함하여 가장 혹독한 외부 운영 조건에 대응하도록 설계되었습니다, 습도 및 EMI 간섭.
특징:
- QSFP56-DD MSA를 준수합니다.
- 중앙 파장 850nm에서 8개의 평행 경로
- IEEE 802.3bs 사양에 적합합니다.
- 최대 70m의 전송은 FEC와 함께 다중 모드 섬유 (MMF) OM3
- 8x53.125Gb/s 전기 인터페이스 (400GAUI-8)
- 채널당 데이터 속도 53.125Gbps (PAM4)
- 최대 전력 소비 11W
- MPO-16 커넥터
- RoHS 준수
- 운영 체제 온도: 표준: 0°C ~ +70 °C · 확장 -5°C ~ +85 °C
기술 매개 변수:
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 아니 |
| 작동용 온도 | TOP | 0 | 70 | degC | ||
| OM3와의 연결 거리 | D | 0.5 | 100 | m | ||
| 전력 소비 | 10.5 | W | ||||
| 중앙 파장 | λC | 840 | 850 | 860 | nm | |
| 평균 발사력, 각 레인 |
PAVG | - 6개5 | 4 | dBm | ||
| 외부 광학 변조 범위 (OMAouter), 각 레인 |
POMA | - 4개5 | 3 | dBm | ||
| 평균 수신 전력, 각 레인 |
- 8개4 | 4 | dBm | |||
| 수신기 감수성 (OMAouter) 각 차선 |
SEN | RS=max(−65, SECQ − 7.9) dBm | dBm |
응용 프로그램:
- 400G 이더넷
- 인피밴드 상호 연결
- 데이터센터 기업 네트워크
지원 및 서비스:
우리 회사에서, 우리는 우리의 QSFP DD 모듈 제품에 대한 기술 지원과 서비스를 제공하는 것을 자랑스럽게 생각합니다. 우리의 전문가들은 전화, 이메일,온라인 채팅을 통해 문제를 해결하고 궁금한 사항에 답변할 수 있습니다..
우리는 또한 QSFP DD 모듈 제품을 최대한 활용할 수 있도록 다양한 서비스를 제공합니다. 훈련된 전문가 팀은 설치, 유지 보수 및 수리에 도움을 줄 수 있습니다.또한 제품을 가장 잘 사용하는 방법에 대한 조언과 권장 사항을 제공합니다..
QSFP DD 모듈에 대한 우리의 기술 지원 및 서비스에 대한 자세한 내용은 저희에게 연락하는 것을 주저하지 마십시오.
