상세 정보 |
|||
| 폼 팩터: | QSFP-DD | 사고 방식 (nm): | 1310nm |
|---|---|---|---|
| 자료 비율: | 400G | 보증: | 3년 |
| 브랜드: | 사용자 정의 할 수 있습니다 | 기술: | 병렬 광학 |
| 거리: | 2KM | 매체의 종류: | SMF |
| 강조하다: | QDD-400G-FR4,1310nm 400G QSFP DD 트랜시버,400G QSFP DD 트랜시버 DOM |
||
제품 설명

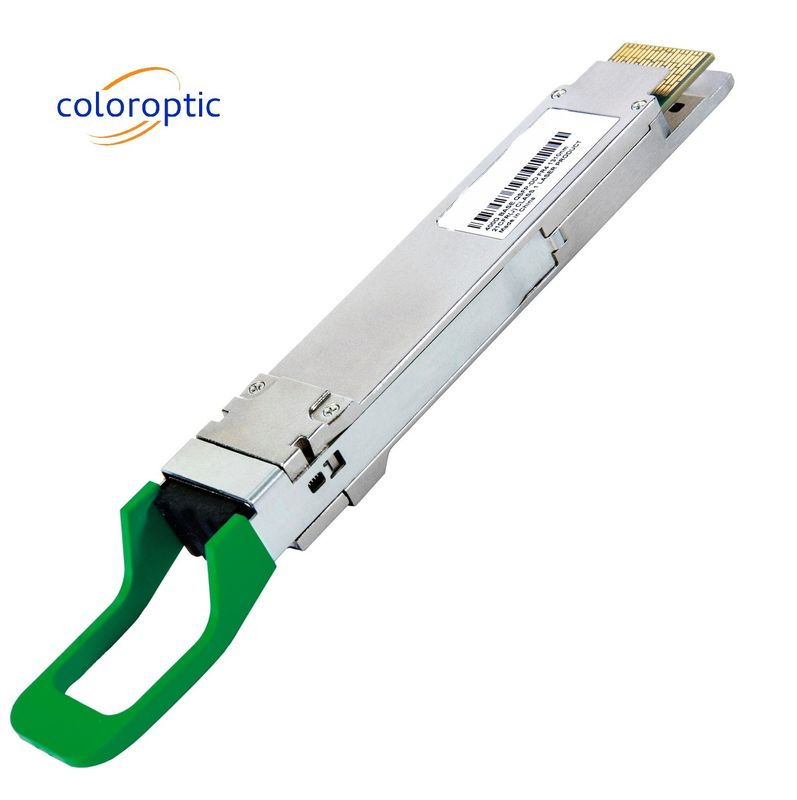

시스코 QDD-400G-FR4 호환 400GBASE-FR4 QSFP112-DD 1310nm 2km DOM 듀플렉스 LC SMF 광 수신기 모듈
제품 설명:
CO-QD4H13F4C는 2km 광 통신 애플리케이션을 위해 설계된 400Gb/s Quad Small Form Factor Pluggable-Double Density (QSFP112-DD) 광 모듈이다.이 모듈은 100Gb/s (PAM4) 전기 입력 데이터의 4개의 채널을 CWDM 광 신호의 4개의 채널로 변환하고 400Gb/s 광 전송을 위한 단일 채널로 멀티플렉스를 합니다.반대로, 수신자 쪽에서 모듈은 광학적으로 400Gb/s 광학적 입력을 CWDM 광적 신호의 4 채널로 배제합니다.그리고 100Gb/s (PAM4) 전기 출력 데이터의 4개의 채널로 변환합니다..
4개의 CWDM 채널의 중심 파장은 ITU-T G에서 정의된 CWDM 파장 그리드의 구성원으로서 1271, 1291, 1311 및 1331 nm입니다.694.2CO-QD4H13F4C는 광 인터페이스에 대한 듀플렉스 LC 커넥터와 전기 인터페이스에 대한 76pin 커넥터를 포함합니다.이 모듈에 단방향 섬유 (SMF) 를 적용해야 합니다.호스트 FEC는 2km까지의 광섬유 전송을 지원합니다.
이 제품은 QSFP-DD 멀티 소스 협약 (MSA) 타입 2에 따라 형태 요소, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었습니다.그것은 온도를 포함하여 가장 혹독한 외부 운영 조건에 대응하도록 설계되었습니다, 습도 및 EMI 간섭.
특징:
- QSFP112 MSA를 준수합니다.
- 4 CWDM 경로 MUX/DEMUX 설계
- IEEE802.3cu 400G-FR4 사양을 준수합니다
- FEC로 단일 모드 섬유 (SMF) 에서 최대 2km 전송
- 작동용 온도: 0~70°C
- 4x106.25Gb/s 전기 인터페이스 (400GAUI-4)
- 채널당 데이터 속도 106.25Gbps (PAM4)
- 최대 전력 소모량 10W

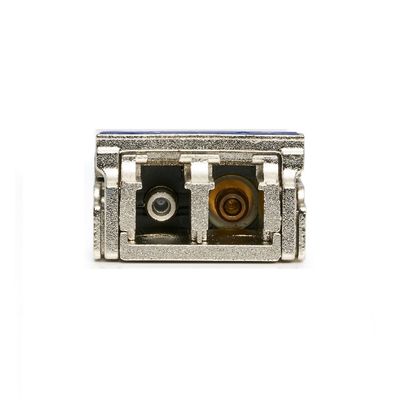

- 듀플렉스 LC 커넥터
- RoHS 준수
기술 매개 변수:
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 아니 |
| 작동용 온도 | TOP | 0 | 70 | degC | ||
| 연결 거리 | D | 0.002 | 2 | km | ||
| 전력 소비 | 10 | W | ||||
| 중앙 파장 | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.7 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 평균 발사력, 각 차선 | PAVG | - 3번2 | 4.4 | dBm | ||
| 오마, 각 차선 | POMA | -0.2 | 3.7 | dBm | ||
| 평균 수신 전력, 각 차선 | -7번2 | 4.4 | dBm | |||
| 전력 수신 (OMA), 각 차선 | 3.7 | |||||
| 수신기 감수성 (OMA) | SEN | 최대 4.6SECQ-6.0) | dBm |
응용 프로그램:
- 데이터 센터 상호 연결
- 400G 이더넷
- 인피밴드 상호 연결
- 기업 네트워크
지원 및 서비스:
우리는 QSFP DD 모듈 제품에 대한 포괄적 인 기술 지원 및 서비스를 제공합니다. 전문가 팀은 설계, 설치, 문제 해결 및 기타에 대한 도움을 줄 수 있습니다.우리는 현장 및 원격 서비스를 제공합니다, 당신이 어디에 있든 당신이 필요로 하는 지원을 받을 수 있습니다.
우리는 QSFP DD 모듈이 최적의 성능을 위해 올바르게 설치되고 구성되어 있는지 확인하기 위해 귀하와 함께 작업합니다.우리의 기술자는 또한 당신이 제품으로 어떤 어려움에 직면하면 기술 지원을 제공 할 수 있습니다.우리는 문제 해결에 대한 지침을 제공하고 지속적인 성공을 보장하기 위해 솔루션을 제공 할 수 있습니다.
우리는 또한 당신이 제품의 특징과 기능을 잘 알고 있는지 확인하기 위해 기술 교육을 제공할 수 있습니다.우리의 팀은 당신이 당신의 QSFP DD 모듈에서 최대한 활용 할 수 있도록 포괄적인 교육 자료와 자원을 제공할 수 있습니다..
우리는 고객에게 최고 수준의 서비스와 지원을 제공하기 위해 최선을 다하고 있습니다. QSFP DD 모듈에 대한 질문이 있거나 우려가있는 경우 저희에게 연락하는 것을 주저하지 마십시오.
