상세 정보 |
|||
| 사고 방식 (nm): | 1310nm | DDM / DOM 지원: | 네 |
|---|---|---|---|
| 보증: | 3년 | 적용: | 400G 이더넷, 데이터 센터 상호 연결 |
| 폼 팩터: | QSFP112-DD | 브랜드: | 사용자 정의 할 수 있습니다 |
| 기술: | 병렬 광학 | 온도 범위: | 70' Ｃ에 대한 0' Ｃ |
| 강조하다: | MPO 광 송수신기 모듈,QSFP112-DD 광적 송수신 모듈 |
||
제품 설명

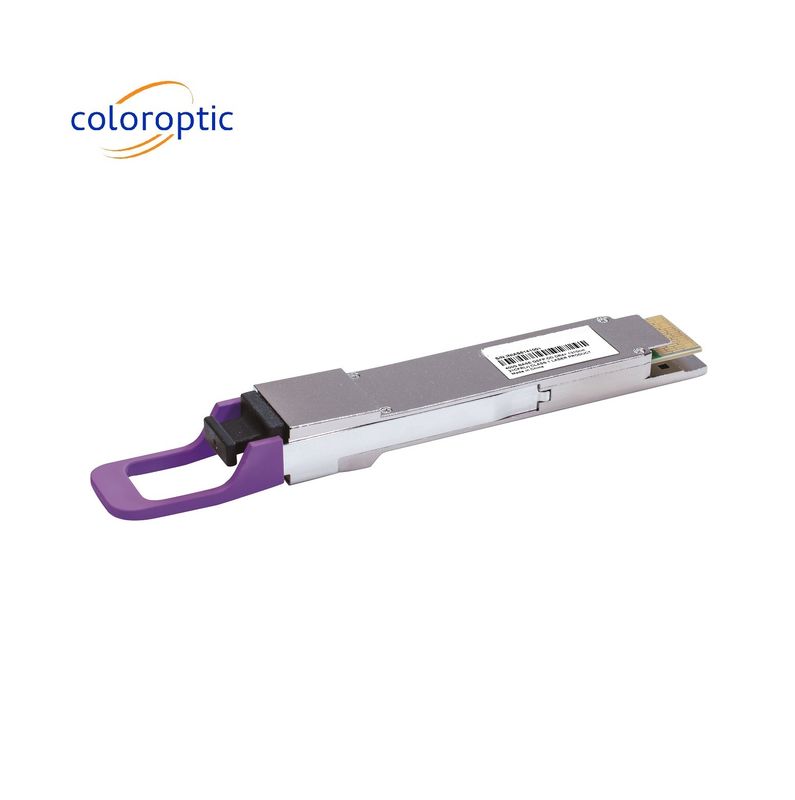

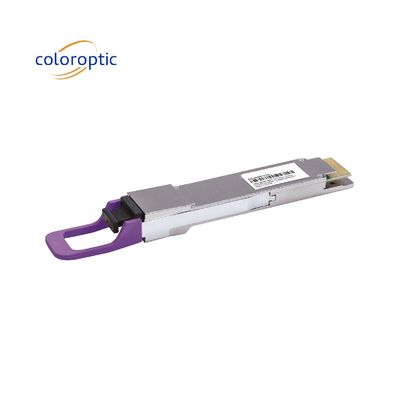

아리스타 QDD-400G-DR4 호환 400GBASE-DR4 QSFP112-DD 1310nm 500m DOM MPO SMF 광 수신기 모듈
제품 설명:
이 제품은 400Gb/s Quad Small Form Factor Pluggable double-density (QSFP112-DD) 광 모듈로 500m 광 통신 애플리케이션을 위해 설계되었습니다.모듈은 100Gb/s (PAM4) 전기 입력 데이터의 4 채널을 4 채널의 병렬 광 신호로 변환합니다., 각각 100Gb/s 동작을 할 수 있고 전체 데이터 속도는 400Gb/s입니다. 반대로 수신자 쪽에서는이 모듈은 100Gb/s의 병렬 광 신호의 4개의 채널을 각각 400Gb/s의 집계 데이터 속도에 대해 100Gb/s (PAM4) 전기 출력 데이터의 4개의 채널으로 변환합니다..

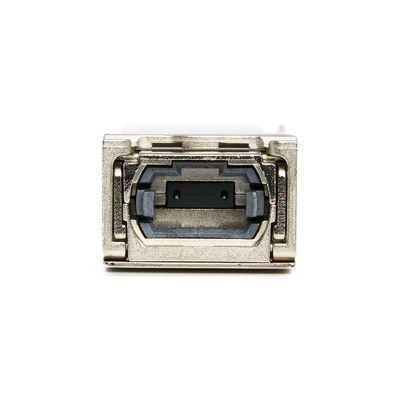

MTP/MPO-12 커넥터를 가진 광섬유 케이블이 QSFP112-DD DR4 모듈 용기에 연결될 수 있다. 적절한 정렬은 용기에 있는 가이드 핀에 의해 보장된다.케이블은 일반적으로 적절한 채널에서 채널 정렬을 위해 왜곡 될 수 없습니다. 전기 연결은 QSFP112-DD MSA- 컴플라이언스 엣지 타입 커넥터를 통해 달성됩니다.
이 제품은 QSFP112-DD 멀티 소스 협약 (MSA) 타입 2에 따라 형태 요소, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었습니다.그것은 온도를 포함하여 가장 혹독한 외부 운영 조건에 대응하도록 설계되었습니다, 습도, 그리고 EMI 간섭. .
특징:
- QSFP112 MSA를 준수합니다.
- 평행 4 광선 경로
- IEEE 802.3bs 400GBASE-DR4
- 규격에 적합함
- 단일 송신에서 최대 500m까지
- FEC가 있는 모드 파이버 (SMF)
- 작동용 온도: 0~70°C
- 4x106.25Gb/s 전기 인터페이스 ((400GAUI-4)
- 채널당 데이터 속도 106.25Gbps (PAM4)
- 최대 전력 소모량 10W
- MPO-12 커넥터
- RoHS 준수
기술 매개 변수:
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 아니 |
| 작동용 온도 | TOP | 0 | 70 | degC | ||
| OM3와의 연결 거리 | D | 2 | 500 | m | ||
| 전력 소비 | 10 | W | ||||
| 중앙 파장 | λC | 1304.5 | 1310 | 1317.5 | nm | |
| 평균 발사력, 각 레인 |
PAVG | - 2번9 | 4 | dBm | ||
| 외부 광학 변조 범위 (OMAouter), 각 레인 |
POMA | -0.8 | 4.2 | dBm | ||
| 평균 수신 전력, 각 레인 |
- 5번9 | 4 | dBm | |||
| 수신기 감수성 (OMAouter) 각 차선 |
SEN | 최대 3.9SECQ-5.3) | dBm |
응용 프로그램:
컬러 옵틱 CO-QD4H13D4C QSFP112-DD 모듈은 400G 이더넷 네트워크에 설계된 고성능 및 신뢰할 수있는 솔루션입니다.
- 데이터 센터 상호 연결
- 400G 이더넷
- 인피밴드 상호 연결
- 기업 네트워크
