상세 정보 |
|||
| 자료 비율: | 400G | 폼 팩터: | QSFP-DD |
|---|---|---|---|
| 제품 이름: | 400G QSFP112 FR4 | 변조: | PAM4 |
| 송신기 타입: | VCSEL | 사고 방식: | 1310nm |
| 적용: | 이더넷 네트워크 | 접속구의 형태: | MPO-12 |
| 강조하다: | 이더넷 애플리케이션 400G QSFP112 FR4,400G QSFP112 FR4 듀얼 CDR |
||
제품 설명
제품 설명:

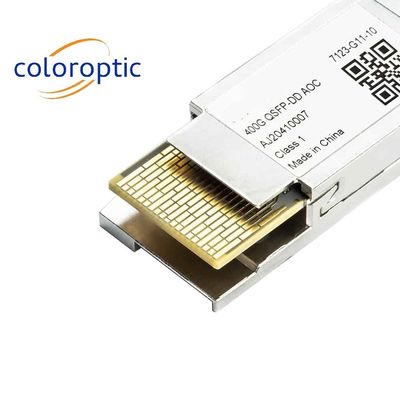

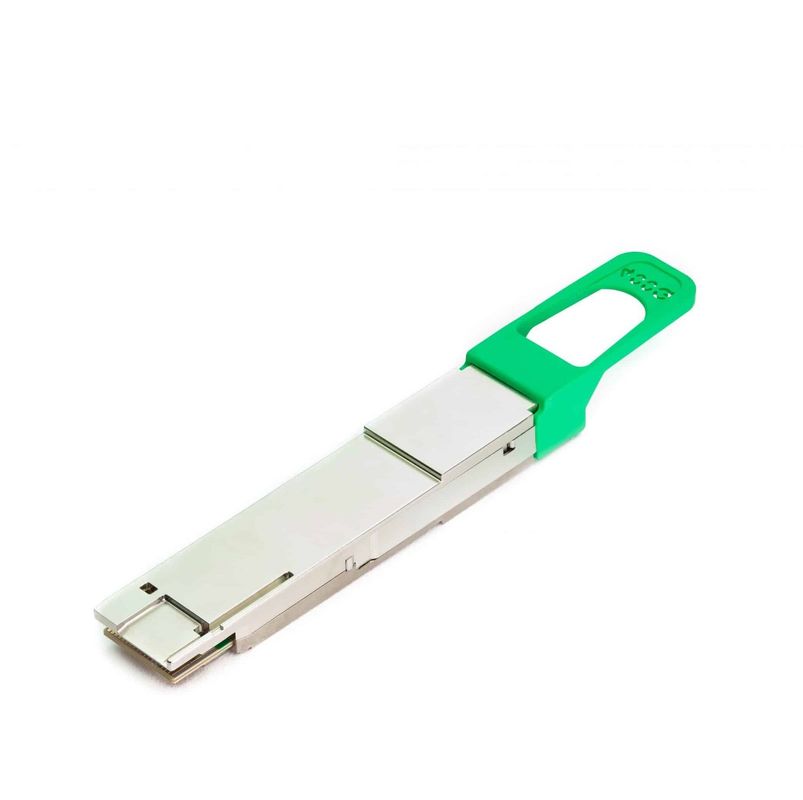

CO-QDD13F4C는 400Gbps 이더넷 애플리케이션을 위한 QSFP-DD 폼 팩터 트랜시버이다. 스위치, 라우터, 스토리지 장비 등 사이의 데이터 센터 상호 연결에 사용하도록 설계되었다.오프틱 거리는 싱글모드 (SM) 리본 섬유 케이블을 통해 2km까지.
전기 인터페이스는 8개의 53.125G 신호 (400GAUI-8) 로 구성되어 있으며, 이더넷 신호를 전송하기 위해 8개의 PAM4 모듈 채널/레인으로 변환된다.트랜시버는 또한 400G에서 4x 100G 브레이크 아웃 구성을 가능하게 하기 위해 4x100GAUI-2 모드로 설정할 수 있습니다.디지털 진단 기능은 QSFP-DD MSA에 명시된 I2C 인터페이스를 통해 사용할 수 있습니다. 트랜시버에 대한 광적 인터페이스는 MPO12 커넥터입니다.
앞으로의 오류 수정 (FEC) 은 신뢰할 수 있는 시스템 동작을 보장하기 위해 호스트에 의해 구현되어야 합니다. FEC 유형은 IEEE802.3bj, 즉 Reed Solomon RS ((544,514) 에서 정의 된 것입니다.광적 매개 변수는 2의 비트 오류 비율 (BER) 를 제공 합니다..4 x 10-4
트랜시버는 CMIS4 공동 관리 인터페이스 사양에 따라 두 가지 버전으로 제공됩니다.0.
사양
- MPO-12 APC 커넥터와 QSFP-DD
- 4x PAM4 모듈 CWDM 라인; 1271nm, 1291nm, 1311nm 및 1331nm
- 400GBase-FR4 MSA를 준수합니다.
- CMIS4.0 관리 인터페이스에 적합합니다.
- 최대 2km 거리, 4dB 전력 예산
- 전력 소모량은 10W 이하
- C-온도 작동 조건 (0°C ~ +70°C)
기술 매개 변수:
| 형태 요인 | QSFP112 |
|---|---|
| 커넥터 / 폴란드어 | LC-Duplex PC |
| 인터페이스 | 싱글 모드 |
| 유형 | FR4 |
| 거리 | 2km |
| 온도 범위 | 0°C ~ 70°C |
| 경로 수 | 4x (Tx/Rx) |
| 대역폭 | 425 Gbit/s |
| 대역폭 | 106.25 Gbit/s |
| 디지털 진단 관리 (DDM) | 네, 내부 정렬 |
|---|---|
| 전력 소비 | 10W |
| CDR | TX 및 RX |
| SGMII | 아니 |
| INBUILT FEC | 그래요 |
| 전력 예산 (DB) | 4 dB |
| 전속 경로별 MIN/MAX | -3.2 dBm / 4.4 dBm |
| 수신기 MIN/MAX 각 차선 | -7.2 dBm / 4.4 dBm (장량) |
| 파장 TX (유형적) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| 파장 RX (유형적) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| 레이저 | EML |
| 수신기 유형 | PIN번호 |
| 변조 | PAM4 |
| 전송 및 분산 처벌 | 3.4 dB |
| 멸종률 | 3.5 dB |
| 지원된 프로토콜 | 400G 이더넷 |
응용 프로그램:
포장 및 운송:
SFP 광학 모듈은 고객들에게 안전하게 전달될 수 있도록 조심스럽게 포장되고 배송됩니다.
SFP 광학 모듈은 견고하고 반 정적 상자에 포장되어 운송 중에 발생할 수 있는 손상으로부터 보호됩니다. 상자에는 제품 이름, 모델 번호,그리고 쉽게 식별할 수 있는 사양.
상자 안쪽에는 SFP 광학 모듈이 배송 중에 움직임이나 충돌을 방지하기 위해 거품 포장 또는 거품 패딩의 층으로 추가로 보호됩니다.
우리는 고객들의 요구를 충족시키고 SFP 광학 모듈의 신속한 배송을 보장하기 위해 다양한 배송 옵션을 제공합니다.
SFP 광학 모듈은 목적지 및 주문의 긴급성에 따라 항공, 해상 또는 육지로 배송 될 수 있습니다. 우리는 신뢰할 수 있고 효율적인 배송을 보장하기 위해 평판 좋은 운송 업체와 협력합니다.
국제 배송에 있어서 우리는 모든 관세 규정을 준수하는데 특별한 주의를 기울여 지연이나 문제를 피합니다.
SFP 광학 모듈이 배송되면 고객들에게 추적 번호를 제공하여 배송 진행을 모니터링 할 수 있습니다.
우리의 목표는 고객들에게 그들의 SFP 광학 모듈에 대한 번거로움 없는 안전하고 안전한 배송 경험을 제공하는 것입니다.
