상세 정보 |
|||
| 자료 비율: | 100g | 사고 방식: | 4LWDM |
|---|---|---|---|
| 거리: | FEC 사용 시 40km | 연결기: | 두 부분으로 된 LC |
| 폼 팩터: | QSFP28 | 온도: | 0~70' Ｃ |
| DDM: | 네 | 프로토콜: | MSA |
| 보증: | 3년 | 브랜드: | 사용자 정의 할 수 있습니다 |
| 프로토콜:: | IEEE 802.3ba 100GBASE-ER4 LITE | 적용: | 100GBASE-ER4 이더넷 링크 |
| 강조하다: | 100G SFP 광 수신기,QSFP28 SFP 광적 송수신기,QSFP28 SFP 핫 플러그 |
||
제품 설명

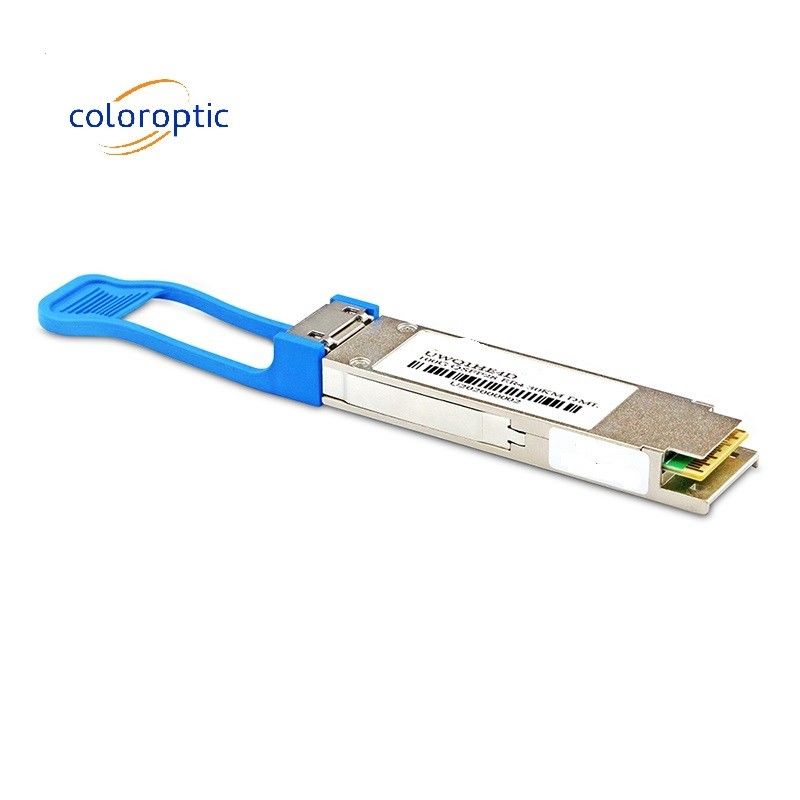

100G QSFP28 ER4 광적 트랜스시버는 수신기와 송신자 경로를 하나의 모듈에 통합합니다. 전송 측면에서는 4 개의 일련 데이터 스트림이 복구되고 재시간됩니다.그리고 네 개의 레이저 드라이버로 전달레이저 드라이버는 중심 파장인 1296nm, 1300nm, 1305nm 및 1309nm의 4-EML을 제어합니다. 광적 신호는 산업 표준 LC 커넥터를 통해 단일 모드 섬유로 멀티플렉스됩니다.수신 쪽에서, 광학 데이터 스트림의 네 개의 경로는 통합 광학 디 멀티플렉서에 의해 광학적으로 디 멀티플렉스됩니다. 각 데이터 스트림은 SOA + PIN 및 트랜스 임피던스 증폭기로 복원되고 재시간됩니다.이 모듈은 핫 플러그 가능한 전기 인터페이스를 갖추고 있습니다, 낮은 전력 소비 및 2 와이어 직렬 인터페이스.
이 제품은 QSFP28 멀티 소스 계약 (MSA) 에 따라 형태 요소, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었으며 IEEE 802.3ba에 적합합니다.
주요 특징
- 핫 플러그 가능한 QSFP28 MSA 형태 요인
- 100G 4WDM-40 MSA를 준수합니다.
- 103.1Gb/s 집계 비트 레이트를 지원합니다.
- FEC 없이 G.652 SMF에서 최대 30km까지 도달
- G.652 SMF에서 FEC로 최대 40km까지 도달
- 단일 +3.3V 전원 공급
- 작동용 온도: 0~70°C
- 송신기: 냉각된 4x25Gb/s LAN WDM EML TOSA (1295.561300달러05, 1304.58,
1309.14nm) - 수신기: 4x25Gb/s APD ROSA
- 4x25G 전기 인터페이스 (OIF CEI-28G-VSR)
- 최대 전력 소비 5W

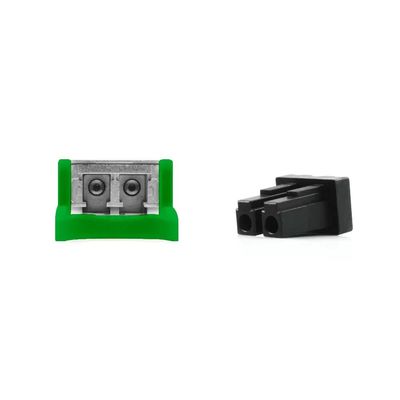

- 듀플렉스 LC 용기
적용
·인피밴드 QDR 및 DDR 상호 연결
·클라이언트 측 100G 통신
제품 세부 정보
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 아니 |
| 작동용 온도 | TOP | 0 | 70 | degC | ||
| G.652 (FEC) 와 연결 거리 | D | 40 | km | |||
| 전력 소비 | 5 | W | ||||
| 중앙 파장 | L0 | 1294.53 | 1295.56 | 1296.59 | nm | |
| L1 | 1299.02 | 1300.05 | 1301.09 | nm | ||
| L2 | 1303.54 | 1304.58 | 1305.63 | nm | ||
| L3 | 1308.09 | 1309.14 | 1310.19 | nm | ||
| 평균 발사력, 각 차선 | PAVG | - 2번5 | 6.5 | dBm | ||
| 오마, 각 차선 | POMA | 0.5 | 6.5 | dBm | ||
| 평균 수신 전력, 각 차선 | - 20개5 | - 3번5 | dBm | 에 대해 40km 링크 거리 |
||
| 전력 수신 (OMA), 각 차선 | - 3번5 | |||||
| 수신기 감도 (OMA) 각 차선 | SEN | - 18번5 | dBm | BER의 경우 = 5x10-5 |
윤곽 차원:
