상세 정보 |
|||
| 자료 비율: | 200g | 사고 방식: | 4LWDM |
|---|---|---|---|
| 거리: | 40 킬로미터 | 연결기: | 두 부분으로 된 LC |
| 폼 팩터: | QSFP-DD | 온도: | 0~70' Ｃ |
| DDM: | 네 | 프로토콜: | MSA |
| 보증: | 3년 | 브랜드: | 사용자 정의 할 수 있습니다 |
| 프로토콜:: | IEEE802.3bs 200GBASE-ER4 | 적용: | 200G 이더넷 |
| 강조하다: | 200G 광적 송수신 모듈,QSFP-DD 광적 송수신 모듈 |
||
제품 설명

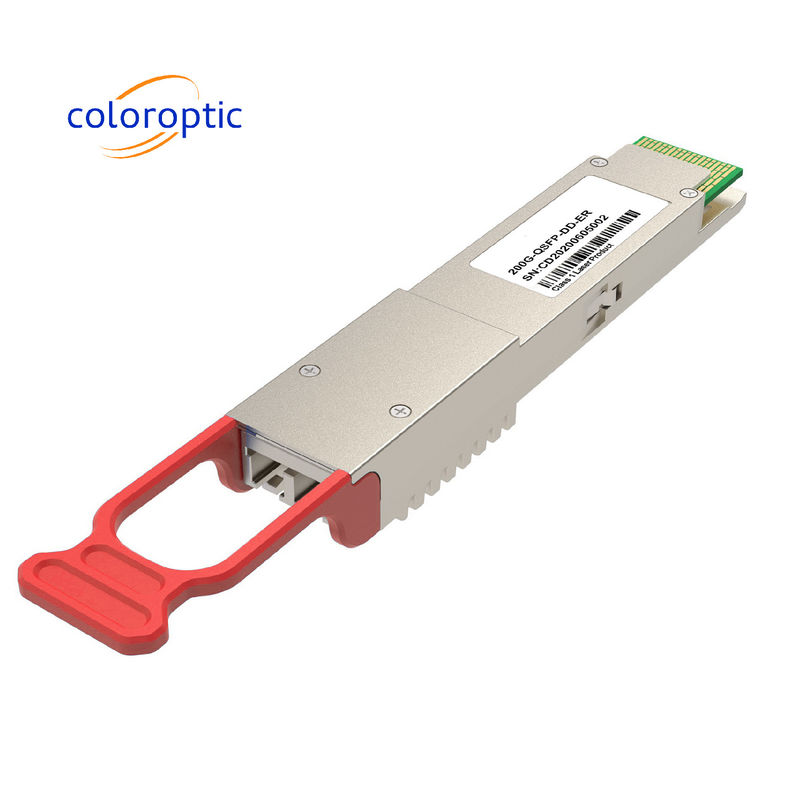

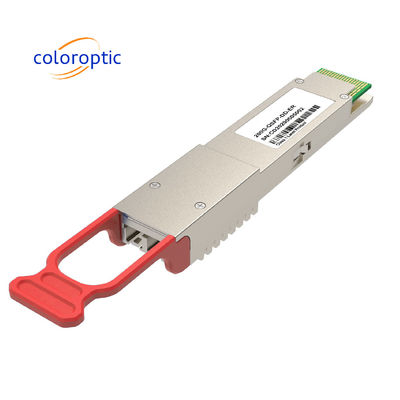

200G QSFP-DD ER4 40km FEC 광 수신기와 함께 완전 실시간 DDM Sfp 이더넷
이 제품은 40km 광통신 애플리케이션을 위해 설계된 200Gb/s 트랜시버 모듈입니다. 설계는 IEEE802.3bs 200GBASE-LR4 표준에 적합합니다.모듈은 25Gb/s 전기 데이터의 8개의 입력 채널을 4개의 LWDM 광 신호 채널로 변환합니다., 그리고 200Gb/s (PAM4) 광학 전송을 위한 단일 채널로 복합화합니다. 반대로, 수신자 쪽에서,모듈은 광적으로 200Gb/s ((PAM4) 입력을 4개의 LWDM 채널의 신호로 배제합니다., 그리고 8개의 채널로 변환하여 전기 데이터를 출력합니다. 4개의 LWDM 채널의 중심 파장은그것은 광적 인터페이스에 대한 듀플렉스 LC 커넥터와 전기 인터페이스에 대한 76pin 커넥터를 포함합니다.. 장거리 시스템에서의 광적 분산을 최소화하기 위해, 이 모듈에는 단일 모드 섬유 (SMF) 가 적용되어야 합니다. 호스트 FEC는 40km까지 섬유 전송을 지원하는 것이 필요합니다.이 제품은 형태 요소로 설계되었습니다., QSFP-DD 멀티 소스 계약 (MSA) 에 따라 광학/전기 연결 및 디지털 진단 인터페이스.그것은 온도를 포함하여 가장 혹독한 외부 운영 조건에 대응하도록 설계되었습니다, 습도 및 EMI 간섭.
주요 특징
• 4개의 LWDM 경로 MUX/DEMUX 설계
• 단일 모드에서 최대 40km의 전송
내장된 PFEC를 가진 섬유 (SMF)
• 작업실 온도: 0 ~ 70°C
최대 전력 소비 12W

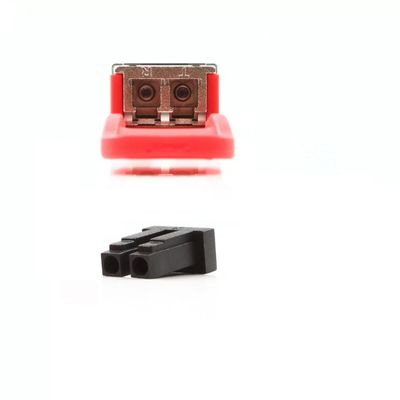

• 듀플렉스 LC 커넥터
• RoHS 준수
적용
·200G 이더넷
·기업 네트워크
제품 세부 정보
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 아니 |
| 작동용 온도 | TOP | 0 | 70 | degC | ||
| 연결 거리 | D | 0.002 | 30 | km | 최대 거리를 지원하기 위해 호스트 시스템에 필요한 FEC | |
| 연결 거리 | D | 0.002 | 40 | km | 내장 PFEC는 최대 40km까지 지원해야 합니다. | |
| 전력 소비 | 12 | W | ||||
| 중앙 파장 | L0 | 1294.53 | 1295.56 | 1296.59 | nm | |
| L1 | 1299.02 | 1300.05 | 1301.09 | nm | ||
| L2 | 1303.54 | 1304.58 | 1305.63 | nm | ||
| L3 | 1308.09 | 1309.14 | 1310.19 | nm | ||
| 평균 발사력, 각 차선 | PAVG | -0.1 | 5.6 | dBm | ||
| 오마, 각 차선 | POMA | 3.4 | 6.4 | dBm | ||
| 각 차선에서의 감수성 | SEN1 | MAX11.1, SECQ-12.5) | dBm | 30km | ||
| 각 차선에서의 감수성 | SEN2 | MAX ((-14)1, SECQ-15.5) | dBm | 40km | ||
