상세 정보 |
|||
| 섬유 종류: | 단일모드 | 폼 팩터: | QSFP28 |
|---|---|---|---|
| 송신기 타입: | EML | 보증: | 수명 |
| 접속구의 형태: | 듀얼 LC | 제품 이름: | 100G QSFP28 ZR4 |
| 사고 방식: | 1550nm | DDM: | 네 |
| 강조하다: | 100G QSFP28 ZR4 SFP 광 모듈,QSFP28 SFP 트랜시버 80 Km,100GBASE-ZR4 QSFP28 SFP 트랜시버 |
||
제품 설명
제품 설명:

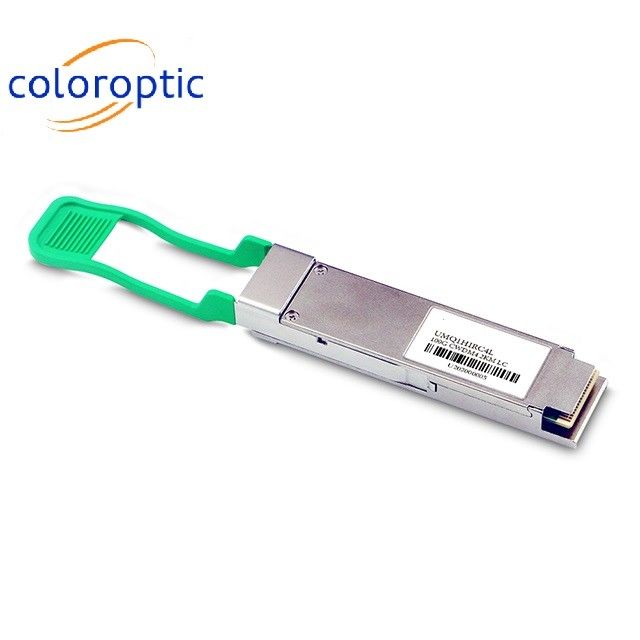

100G QSFP28 ZR4 광 수신기는 송신 및 수신 경로를 하나의 모듈에 통합합니다. 송신 쪽에서,4개의 일련 데이터 스트림이 4개의 레이저 드라이버로 전달됩니다., 1295 nm, 1300, 1305 nm 및 1309 nm 중심 파장을 가진 4 개의 전기 흡수 조절 레이저 (EML) 를 제어합니다.광적 신호는 산업 표준 LC 커넥터를 통해 단일 모드 섬유로 멀티플렉스됩니다수신 쪽에서, 광학 데이터 스트림의 네 개의 경로는 반도체 광학 증폭기 (SOA) 로 전달되고 통합 광학 증폭기로 광학적으로 해체된다.각 데이터 스팀은 PIN 광 탐지기와 트랜스 임피던스 증폭기로 복구됩니다.이 모듈은 핫 플러그 가능한 전기 인터페이스, 낮은 전력 소비 및 2 와이어 직렬 인터페이스를 갖추고 있습니다.
특징:
- 듀플렉스LC 레셉터클 광 인터페이스
- 단일 +3.3V 전원 공급
- 핫 플러그 가능한 QSFP28 MSA 형태 요인
- 4x25GE 전기 연쇄 인터페이스
- 4x28G (CEI-28G-VSR) 에 적합합니다.
- 디지털 진단 기능이 있습니다.
- 송신기: 냉각된 4x25Gb/s LAN WDM EML TOSA (1295.561300달러05, 1304.58, 1309.14nm)
- 수신기: 4x25Gb/s SOA+PIN ROSA
- 작업실 온도 범위: 0°C~70°C
- G.652 SMF에 FEC로 최대 80km까지 도달
- 전력 분산 < 5.5W
기술 매개 변수:
| 형태 요인 | QSFP28 |
|---|---|
| 커넥터 / 폴란드어 | LC-Duplex PC |
| 인터페이스 | 싱글 모드 |
| 유형 | ZR4 |
| 거리 | 80km |
| 온도 범위 | 0°C ~ 70°C |
| 경로 수 | 4x (Tx/Rx) |
| 대역폭 | 103.12 Gbit/s |
| 대역폭 | 25.78 Gbit/s |
|---|---|
| 디지털 진단 관리 (DDM) | 네, 내부 정렬 |
| 전력 소비 | 5.5W |
| CDR | TX 및 RX |
| SGMII | 아니 |
| INBUILT FEC | 아니 |
| 전력 예산 (DB) | 28.9 dB |
| 전속 경로별 MIN/MAX | 2 dBm / 6.5 dBm |
| 수신기 MIN/MAX 각 차선 | -26.9 dBm / 2 dBm (장량) |
|---|---|
| 파장 TX (유형적) | 1295.6 nm, 1300 nm, 1304.6 nm, 1309.1 nm |
| 파장 RX (유형적) | 1295.6 nm, 1300 nm, 1304.6 nm, 1309.1 nm |
| 레이저 | EML |
| 수신기 유형 | SOA + PIN |
| 변조 | NRZ |
| 멸종률 | 8 dB |
| 지원된 프로토콜 | 100G 이더넷 |
응용 프로그램:
컬러 광학 SFP 광학 모듈
100GBASE-ZR4 이더넷 링크
인피밴드 QDR 및 DDR 상호 연결
100G 데이터컴 연결
포장 및 운송:
SFP 광학 모듈
포장 및 운송
우리의 SFP 광학 모듈은 고객들에게 안전하게 전달되도록 조심스럽게 포장됩니다.
포장
SFP 광학 모듈은 견고하고 밀집된 상자에 포장되어 운송 중 손상을 입지 않도록 보호됩니다.상자 는 고품질 의 재료 로 만들어졌으며 거칠 한 다루기 와 극한 의 기상 조건 에 견딜 수 있도록 설계 되었습니다.
상자 안에는 SFP 광학 모듈이 전자기 충전을 방지하기 위해 반 정적 봉지에 배치되어 모듈을 손상시킬 수 있습니다.
선박
우리 는 고객 들 에게 편리 하고 만족 을 보장 하기 위해 여러 가지 배송 옵션 을 제공하고 있습니다. 우리 의 표준 배송 방법 은 DHL, FedEx, UPS 와 같은 평판 좋은 택배 서비스 를 통해서 입니다.
긴급한 배송이 필요한 고객에게는 추가 비용으로 신속 배송 옵션을 제공합니다.
SFP 광학 모듈이 출하되면 고객들에게 추적 번호를 제공하여 패키지를 추적하고 예상 배송 날짜를 알 수 있습니다.
우리는 SFP 광학 모듈을 포장하고 배송하는데 매우 주의를 기울여 완벽한 상태로 목적지에 도착하도록 합니다.
