상세 정보 |
|||
| 보증: | 3년 | 사고 방식: | ITU C 밴드 |
|---|---|---|---|
| 무게: | 1.5 킬로그램 | 연결기: | LC / UPC |
| 차원: | 250mm X 438mm X 44mm | 저장 온도: | +85' Ｃ에 대한 -40' Ｃ |
| 채널 스페이싱: | 50Hz | ITU밴드: | ITU C 밴드 |
| 강조하다: | WDM 모델 40 채널,AAWG WDM 모델,40 채널 단일 섬유 WDM |
||
제품 설명

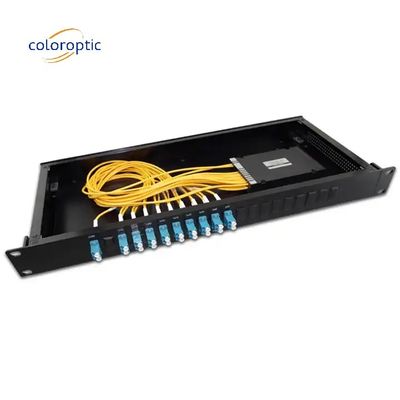

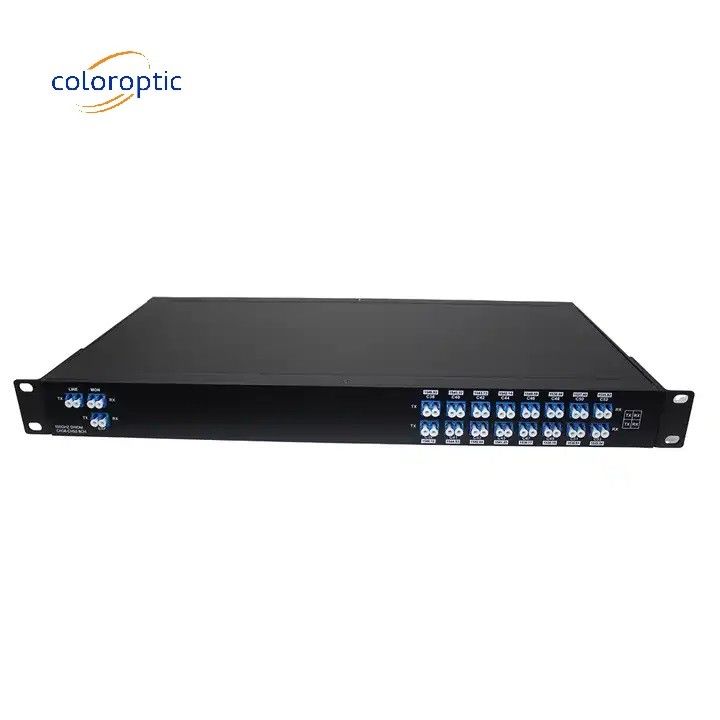

WDM 모델 40 채널 DWDM AAWG 싱글 파이버 낮은 내장 손실 WDM 시스템 LC 커넥터
제품 설명:
색 광학CO-DMUX40CHS단일 광섬유 수동 광학 멀티플렉서/데멀티플렉서, AAWG 모듈로 구성되어 있습니다.
AAWG (Athermal Arrayed Waveguide Grating) 모듈은 실리콘에 실리콘 기술을 기반으로 하며 전기 전원이 필요하지 않습니다.
이 사양은 C 대역 AWG 플래트톱 MUX/DEMUX를 위한 DWDM 시스템이다.
이는 운영자, 방송 및 TV, IDC, 금융, 정부, 클라우드, 대용량 데이터 및 기타 산업에 대한 신뢰할 수 있고 유연하고 효율적인 대역폭 전송 솔루션을 제공합니다.
특징:
- 낮은 삽입 손실
- 고독 한 곳
- 콤팩트 한 디자인
- 좋은 채널 간 통일성
- 넓은 작동 파장: ITU C-BAND
- 넓은 작동 온도: -20~75°C
응용 프로그램:
- DWDM 시스템
- PON 네트워크
- CATV 연결
- 광섬유 증폭기
- 파장 라우팅
사용자 정의:
컬러 광학에서 사용자 정의 WDM 모델
|
매개 변수 |
사양 |
단위 |
||
| 분 | 유형 | 맥스 | ||
| 채널 | 40 | |||
|
삽입 손실 |
5.0 |
5.5 |
dB | |
| dB | ||||
| 채널 간격 | 100 | GHz | ||
| 채널 대역폭 | λC±011 | nm | ||
| 인접 채널 격리 | 25 | dB | ||
| 인접하지 않은 채널 격리 | 30 | dB | ||
| 수익 손실 | 40 | dB | ||
| ITU 주파수 | 192 | 195.9 | THz | |
| 중앙 주파수 정확성 | 50 | 50 | pm | |
| 삽입 손실 균일성 | 1 | dB | ||
| 리플 | 0.5 | dB | ||
| 1dB 대역폭 | 0.4 | nm | |||
| 3dB 대역폭 | 0.6 | nm | |||
| 양극화 의존적 인 손실 | 0.5 | dB | |||
| 양극화 모드 분산 | 0.5 | ps | |||
| 염색분산 | 20 | 20 | ps/nm | ||
포장 및 운송:
WDM 모델은 운송 중에 제품을 안전하게 유지하도록 설계된 고품질의 파동 상자에 포장되어 배송됩니다. 상자에는 제품 이름, 크기,그리고 외부의 양상자 안쪽, 각 단위는 충격과 충격으로부터 보호하기 위해 개별적으로 거품 포장됩니다. 상자 또한 조립 또는 사용에 필요한 지침 또는 서류를 포함합니다.
