상세 정보 |
|||
| 연결 섬유: | SMF | 사고 방식: | 1550nm |
|---|---|---|---|
| 종류: | 광학 네트워크 | 저장 온도: | +85' Ｃ에 대한 -40' Ｃ |
| 반사대역폭(0.5dB): | 0.4 | 제품 이름: | 패시브 DCM |
| 상대 습도: | 5%에서 95% | 무게: | 0.5 킬로그램 |
| 강조하다: | DCM 분산 보상 모듈,분산 보상 모듈 1550nm |
||
제품 설명
DWDM 장거리 트렁크 네트워크용 분산 보상 1550nm 광섬유 모듈
제품 설명:
분산 보상 모듈 (DCM) 은 염색분산으로 변형되는 광 신호의 형태를 고정하도록 설계되었습니다.DCM의 주요 구성 요소는 DCF (Dispersion Compensation Fiber) 로 파장 범위 1525nm에서 1565nm 사이의 음색 분산 값이 있습니다.모듈은 낮은 평면 삽입 손실과 낮은 지연 시간을 유지하면서 높은 수준의 보상을 제공합니다. 우리의 EDFA와 OEO와 결합하면 DCM은 간단하고 신뢰할 수 있습니다.비용 효율적인 장거리 운송 솔루션, 신호가 재생 없이 더 멀리 갈 수 있도록 합니다.
특징:
| 매개 변수 | 단위 | 가치 | |||
| 미미 | 전형적 | 최대 | |||
| 분산 값 | 10km | ps/nm | -165 | -170 | -175 |
| 20km | -330 | -340 | -350 | ||
| 40km | -660 | -680 | - 700 | ||
| 60km | -990 | -1020 | -1050 | ||
| 80km | -13200 | -1360 | -1400 | ||
| 100km | -1650 | -1700 | -1750년 | ||
| 120km | -1990년 | -2040년 | -2090 | ||
| 중심 파장 | nm | 1550.12 | |||
| 반사 대역폭 (0.5dB) | nm | 0.4 | |||
| 삽입 손실 | 20km | dB | 3.5 | ||
| 40km | 5.2 | ||||
| 60km | 6.8 | ||||
| 80km | 8.0 | ||||
| 100km | 9.5 | ||||
| 120km | 11.5 | ||||
| PMD | ps | 1.0 | |||
| PDL | dB | 0.5 | |||
| 파장 안정성 | nm | 0.07 | |||
| 패키지 | 모듈 | ||||
| 1U 랙 | |||||
응용 프로그램:
- 장거리 트렁크 네트워크
- DWDM 시스템
사용자 정의:
컬러 옵틱 CO-DCMC WDM 모델
| 제품 번호 | 제품 설명 |

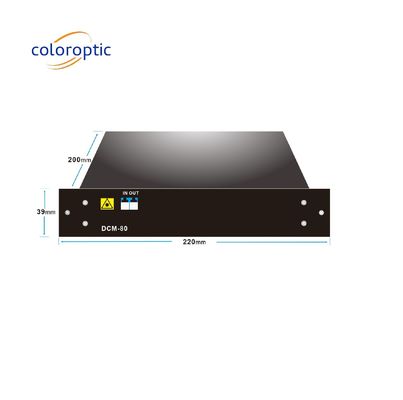

| DCM-10KM | DCM 10KM LC/UPC 플러그인 LGX 박스 |
| DCM-20KM | DCM 20KM LC/UPC 플러그인 LGX 박스 |
| DCM-30KM | DCM 30KM LC/UPC 플러그인 LGX 박스 |
| DCM-40KM | DCM 40KM LC/UPC 플러그인 LGX 박스 |
| DCM-60KM | DCM 60KM LC/UPC 플러그인 LGX 박스 |
| DCM-80KM | DCM 80KM LC/UPC 플러그인 LGX 박스 |

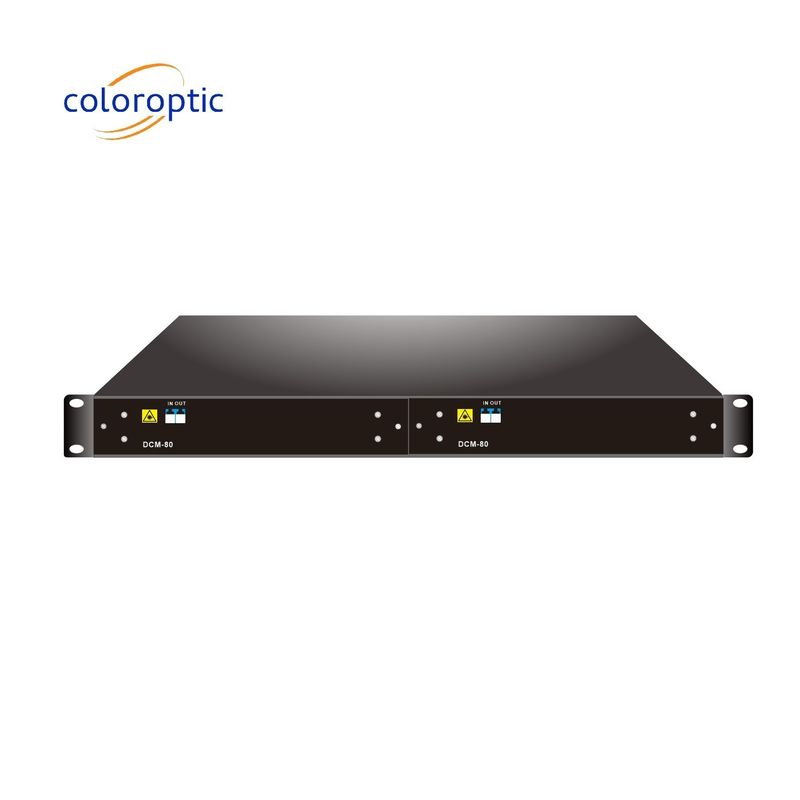

| DCM-100KM | DCM 100KM LC/UPC 1U 랙 |
| DCM-120KM | DCM 120KM LC/UPC 1U 랙 |
| 1U02-2LGX | 플러그인 LGX 박스 2 슬롯과 19 ′′ 인치 1U 랙, 440 * 230 * 44mm |
포장 및 운송:
WDM 모델 제품은 다음과 같이 포장되고 배송되어야 합니다.
- 제품이 거품 포장지 또는 다른 보호 재료로 잘 포장되어 있는지 확인하십시오.
- 제품을 상자 또는 다른 용기에 적당한 완충 재료로 넣으십시오.
- 제품 상자 또는 용기에 강한 접착 테이프로 봉합하십시오.
- 상자 또는 컨테이너에 적절한 운송 정보를 표시하십시오.
- 운송 라벨을 상자 또는 컨테이너에 단단히 붙여주세요.
- 제품을 지정된 목적지로 보내십시오.
