길이
| 최소 | 0.20m |
|
상세 정보 |
|||
| 색상: | 물 | MTP 성별: | 여성에게 여성입니다 |
|---|---|---|---|
| 작동 온도: | -20C~70C | 삽입 손실: | ≤0.2dB |
| 수익 손실: | ≥20dB | 핵심 총수: | 12 |
| 케이블 길이: | 1m | 재킷 소재: | PVC |
제품 설명
멀티모드 섬유로 SR4 40G와 100G, SR4.2 400G를 지원합니다.
컴플레트 커넥트 M400 시리즈 MTP® (MPO) 는 멀티모드 또는 싱글모드 섬유를 통해 SR4 연결을 위한 전체 범위 또는 패치 케이블, 브레이크아웃, 변환 케이블 및 트럼을 포함합니다.
QSFP+, QSFP28 QSFP-DD 직결

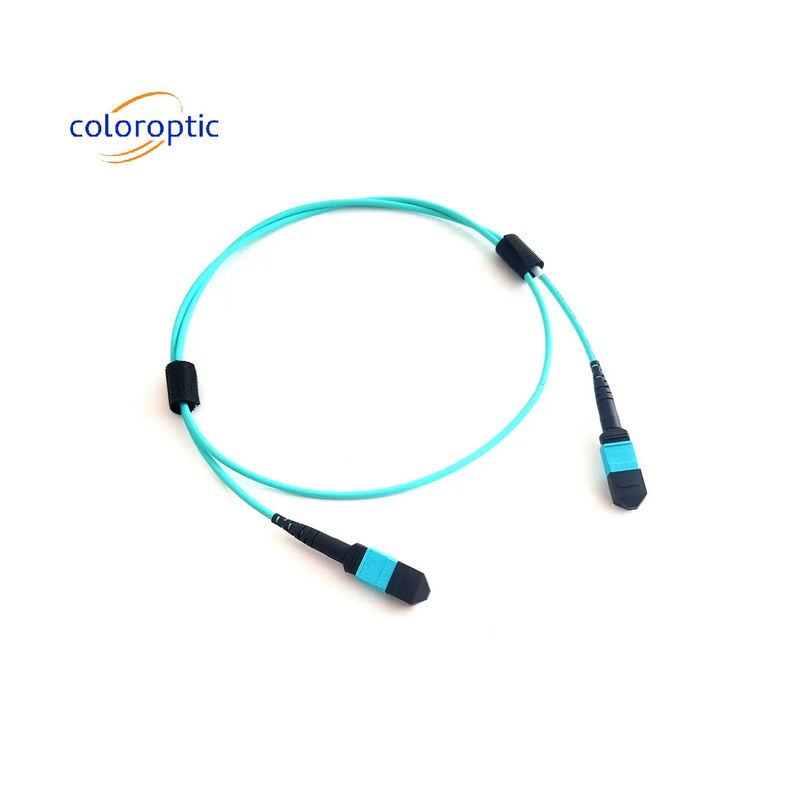

MTP® (MPO) 12섬유 패치 케이블은 주로 QSFP형 SR4 또는 SR4.2 트랜시버 사이에 직접 연결하거나 이러한 트랜시버를 MTP® (MPO) 트렁크에 연결하는 데 사용됩니다.여성 커넥터로 구성된 폴라리티 B MTP® (MPO) 패치 케이블은 두 개의 QSFP 타입 트랜시버 사이에 SR4 전송을 위한 직접 연결을 가능하게 합니다..
MTP® (MPO) 트렁크 케이블에 연결
우리는 또한 MTP® (MPO) 트럼 / 척추에 연결할 수있는 MTP® (MPO) 패치 케이블을 보유하고 있습니다. 이것들은 일반적으로 또한 극성 B이지만 다른 성 연결 장치 (남녀로) 를 가질 것입니다.
패치 케이블의 극성 및 성별은 네트워크 레이아웃 및 사용 된 MTP® (MPO) 어댑터 유형에 따라 달라집니다.
제품 설명:
| 제품 시리즈 | M400 |
| 극성 | B형 (A형도 준비되어 있습니다) |
| 케이블 | 내부용 12섬유 마이크로 코어 케이블 |
| 케이블 직경 | 3mm |
| 유리 핵 | 코닝 클리어 커브® OM4 |

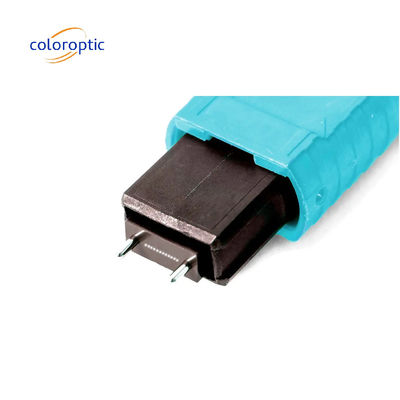

| MTP (MPO) 끝 1 | MTP Elite® 12 섬유 UPC |
| MTP (MPO) 끝 2 | MTP Elite® 12 섬유 UPC |
| 삽입 손실 | 전형적인 < 0.12 dB. 채널의 97%는 ≤ 0.25 dB |
| 수익 손실 | ≥ 25 dB |
| 제품 보증 | 25년 |
.
특징:
-
유리 핵 코닝® 클리어 커브® OM4 표준 IEC 60793-2-10 타입 A1.a3
ITU G6511OMB @ 850 nm 3500 MHz⋅km IEC 60793-1-41 OMB @ 1300 nm 500 MHz⋅km IEC 60793-1-41 850 nm ≤ 2.3 dB/km 1300 nm ≤ 0.6 dB/km EMB 4700 MHz⋅km IEC 60793-1-49
기술 매개 변수:
| 재산 | 가치 |
|---|---|
| 섬유 모드 | OM3 |
| 핵심 수 | 12 |
| 색상 | 아쿠아 |
| 케이블 길이 | 1m |
| 커넥터 롤링 | PC |
| 커넥터 타입 | MPO |
| 섬유 등급 | G652D |
| 저장 온도 | -40°C~85°C |
| 작동 온도 | -20°C~70°C |
| 재킷 재료 | PVC |
| 삽입 손실 | ≤0.35dB |
| 극성 | A형 |
| 케이블 길이 | ±0.1m |
| 내구성 | 500번 |
응용 프로그램:
- 40G SR4 (QSFP+)
- 100G SR4 (QSFP28)
- 200G SR4 (QSFP-DD)
- 400G SR4.2 (QSFP-DD)
-
트랜시버와 트랜시버 연결
이 트랜시버들은 모두 여성 MTP® (MPO) 커넥터와 함께 B형 케이블을 필요로 한다.
사용자 정의:
MTP® (MPO) 커넥터
| 주택 | 빨간색, 파란색, 보라색, 녹색 |
| 가볍게 풀 수 있다 | 한쪽 끝 또는 두쪽 끝 |
| MTP® PRO | 각기 분리된 핀이 포함된 |
케이블
| 직경 | 4.5mm 이중 껍질 |
| 색상 | 빨간색, 파란색, 녹색 |
| 라벨 | 맞춤형 포장 또는 태그 |
포장 및 운송:
MPO 패치 케이블 포장 및 운송:
MPO 패치 코드는 카튼, 상자, 플라스틱 봉지 또는 다른 적절한 용기에 포장됩니다. 포장 재료는 부식적이지 않고 독성이 없으며 방수해야합니다.제품 사양이 명확하게 표시되어야 합니다.제품 이름, 원산지 및 제조사
MPO 패치 코드의 운송은 국제 운송 규정 및 관련 국가 및 국제 요구 사항에 따라 이루어져야 합니다.배송은 적시에 이루어져야 하며, 상품은 온전하고 안전한 상태에서 배송되어야 합니다..
