상세 정보 |
|||
| 케이블 유형: | 라운드/리본 | Nom. No. Diameter 지름: | 4.8 밀리미터 |
|---|---|---|---|
| 섬유 종류: | 단일 모드 유형 ITU-T G.652.D | 케이블 외피 마킹: | 중립적인 채 인쇄하거나 주문 제작된 JFOPT |
| 케이블 굽기: | 20 x 케이블 디아 | 온도를 운영하세요: | -10°C ~ +70°C |
| 저장 온도: | -40C~+85C | ||
| 강조하다: | 12 코어 광섬유 케이블,단일모드 광 케이블,미크로듀크 광섬유 케이블 |
||
제품 설명
1장군님
1.1 이 사양은 광섬유 케이블의 구조와 특성을 다루고 있다.
1.2그것은 마이크로-관으로 불어 빠르게 설치되도록 설계되었습니다.
1.3 케이블에 사용되는 광섬유도 ITU-T Rec.G에 적합합니다.652D.
1.4 케이블은 일반적으로 모든 최신 관련 ITU-T 권고 또는 더 나은 사항을 충족합니다.
1.5 단일 모드 섬유는 1310nm 및 1550nm에서 작동한다.
1.6 케이블은 상당한 손상 없이 25년 동안 사용할 수 있다.
2케이블에 광섬유
2.1 건설
| 섬유 | 종류 | 단일 모드 타입 ITU-T G652D |
| 소재 | 지오피드 된 녹은 실리카 | |
|
모드 필드 지름
|
1310 nm | 9.2±0.4 μm |
| 1550 nm | 10.4±0.8 μm | |
| 원자력 동심성 오류 | ≤0.6μm | |
| 장장 직경 | 125±1μm | |
| 부피가 원형이 아닌 부피 | ≤1.0% | |
| 코팅 | 소재 | 자외선 가열성 아크릴레이트 |
| 지름 | 250±15μm (색) | |
| 섬유 검증 | 0IEC 60793-1-B1의 광섬유 검증 시험에 따라.69 GPa (1.0%, 100kpsi) | |
2.2 광학적 특성
| 약화 | 1310 nm | ≤ 0.36 dB/km | |
| 1550 nm | ≤ 0.22 dB/km | ||
| 0분산 파장 | 1300~1324 nm | ||
| 0분산 기울기 | ≤0.092ps/nm2/km) | ||
| 케이블 절단 파장 (λcc) | ≤ 1260nm | ||
|
양극화 모드 분산 (PMD) & PMDQ (M=20,Q=0.01%) |
≤0.2 ps/km1/2 | ||
|
매크로벤드 저하 10회전 반지름 30mm |
1550 nm | ≤0.1 dB | |
| 1625 nm | ≤ 0.1dB | ||
3.광 케이블

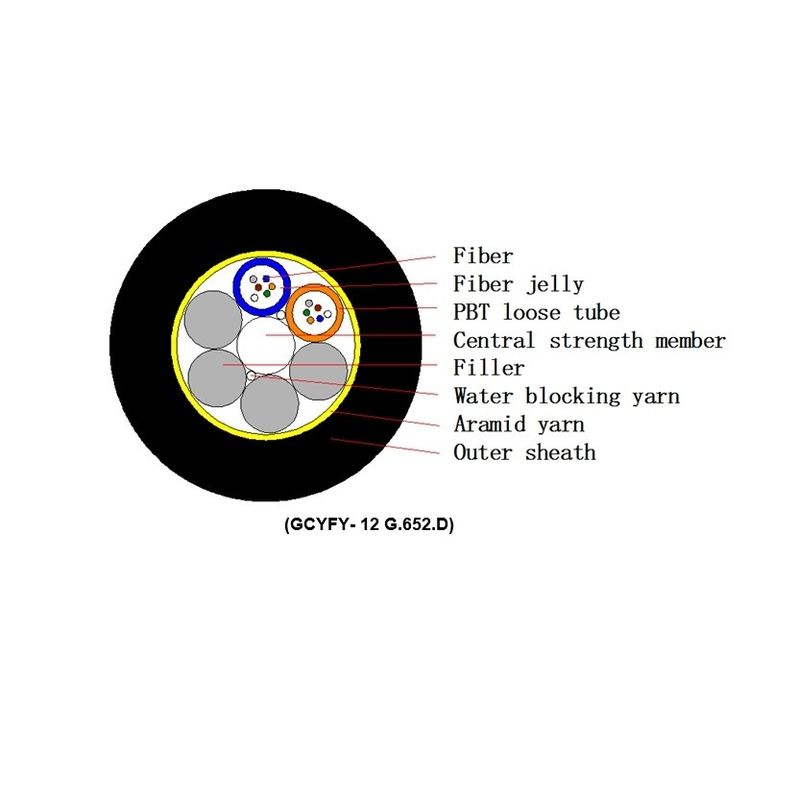

3.1 건설
| 케이블 종류 | GCYFY | |
| 섬유 | 건축물 | 상담 3.1 |
| 중력 구성원 | 소재 | FRP 또는 PE 코팅된 FRP |
| 튜브 | 소재 | PBT |
| 복합물질 채우기 | 섬유 젤리 | |
| 필러 | 소재 | PE |
| 물 차단기 | 소재 | 물 차단 가재 |
|
추가힘의 일원 (필요한 경우) |
소재 | 아라미드 직물 |
| 외면 | 소재 | 고밀도 폴리에틸렌 검은 색 (UV 방사선 보호) |
| 두께 | 0.4mm | |
3.1.1 펌퍼 튜브 스트랜딩, 케이블 크기와 무게
|
섬유 계산 |
섬유 번호 튜브당 |
수 튜브 / 필러 |
지름 (mm) |
Approx 무게 (kg/km) |
| 6 | 6 | 1/5 | 4.8 | 20 |
| 12 | 6 | 2/4 | 4.8 | 20 |
| 24 | 6 | 4/2 | 4.8 | 20 |
| 36 | 6 | 6/0 | 4.8 | 20 |
| 48 | 8 | 6/0 | 5.1 | 20 |
| 60 | 12 | 여호와 의 증인, 5/15 | 5.7 | 30 |
| 72 | 12 | 6/0 | 5.7 | 30 |
| 84 | 12 | 7/0 | 6.1 | 35 |
| 96 | 12 | 8/0 | 6.5 | 40 |
| 144 | 12 | 12/0 | 8.1 | 55 |
3.2 식별
섬유 및 튜브의 색상 코드
| - 아니 | 1 | 2 | 3 | 4 | 5 | 6 |
| 색상 | 파란색 | 오렌지 | 녹색 | 갈색 | 스레이트 | 흰색 |
| - 아니 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색상 | 빨간색 | 검은색 | 노란색 | 바이올렛 | 로즈 | 아쿠아 |
4광섬유 케이블 특성
| 항목 | 시험 상태 | 사양1550nm에서 |
|
튼튼함 강도 |
IEC 60794-1-2-E1 부하: 0.5G (G: 케이블 무게 1km) 시간: 10분 |
약화 변화 ≤ 0.1 dB 섬유와 껍질에 손상이 없습니다. |
|
반복 굽기 |
IEC 60794-1-2-E6 굽기 반지름: 20* 케이블 다이어. 부하: 25N 사이클 번호: 25 |
약화 변화 ≤ 0.1 dB 섬유와 껍질에 손상이 없습니다. |
| 크러시 |
IEC 60794-1-2-E3 최대 부하: 450N/100mm 시간: 1분 |
약화 변화 ≤ 0.1 dB 섬유와 껍질에 손상이 없습니다. |
| 트위스트 |
IEC 60794-1-2-E7 길이: 1m 부하: 40N 각: ± 180° 사이클 번호: 5 |
약화 변화 ≤ 0.1 dB 섬유와 껍질에 손상이 없습니다. |
| 케이블 굽기 |
IEC 60794-1-2-E11 만드렐 반지름: 20′ 케이블 다이아. 10번 사이클 번호: 5 |
약화 변화 £ 0.1 dB 섬유와 껍질에 결함이 없습니다. |
| 물방울 검사 |
IEC-794-1-2-E14 표본 길이는 30cm 온도: 70°C 시간: 24시간 |
충전 화합물의 방울이 없습니다. |
|
온도 자전거 |
IEC 60794-1-2-F1 온도: -10°C +70°C 사이클 번호: 2 지속시간: 12시간/단계 |
저하 변화 ≤ 0.15 dB/km 섬유와 껍질에 손상이 없습니다. |
| 물 침투 |
IEC 60794-1-2-F5B 시간: 24시간 표본 길이는 3M 물 높이: 1m |
물 누출이 없습니다. |
5케이블 껍질 표시
길이 및 식별 표시는 1미터 간격마다 흰색으로 껍데기에 인쇄됩니다. 길이 표시의 정확도는 ± 1.0%입니다.표지판 표지판의 내용은 다음과 같습니다.:
- xxx: 제조업체의 이름
- GCYFY: 케이블의 종류
- ** F: 섬유 수
- G.652D: 섬유의 종류
- 20**: 제조년
- ****M: 길이 표시
※ 껍질 표시는 고객의 요구 사항에 따라 변경할 수 있습니다.
6포장 및 운송
6.1 케이블 드럼과 드럼 길이가
케이블 드럼은 나무 드럼으로, 배럴의 지름은 케이블의 외부 지름의 25배 이상 되지 않아야 합니다.
표준 드럼 길이:4000m/드럼 (또는 고객의 요구에 따라)
7.2 컬러 스키마의 회전 방향은 각기 빨간색과 녹색의 접착 테이프로 콜로크와 시계 반대 방향으로 끝을 만들어서 표시됩니다.
