상세 정보 |
|||
| 케이블 유형: | AOC | 자료 비율: | 100G ~ 4*25G |
|---|---|---|---|
| 길이: | 1~50m | AWG: | 24AWG |
| 재킷: | PVC | 품질보증서: | 3년 |
| 강조하다: | 브레이크오웃 액티브 오프틱 케이블,AOC 활동적 광케이블 |
||
제품 설명

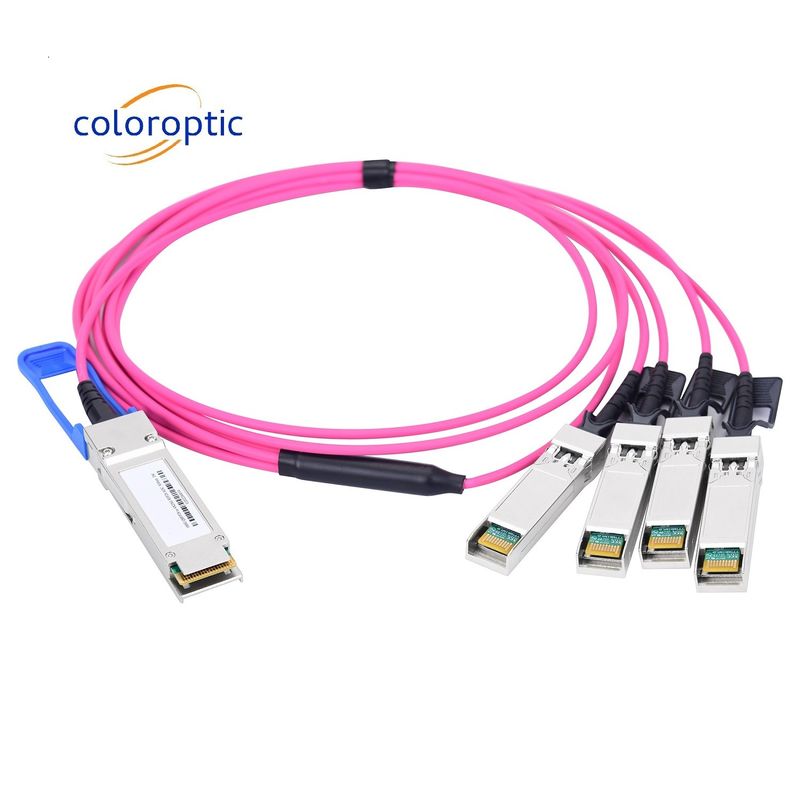

AOC 액티브 케이블 100G QSFP28에서 4 SFP28 25G 비크 아웃 저전력 소비 인피니밴드 애플리케이션
일반 설명
컬러 옵틱 CO-ACQ100-4S25-xQSFP28는 100G 이더넷 (100GbE) 애플리케이션을 위한 4채널 활성 광 케이블 (AOC) 이다. 이 풀 듀플렉스 광 집합체는 4개의 독립적인 송신 및 수신 채널을 제공합니다.각각은 최대 25Gbps까지 100Gbps의 총 대역폭에 사용할 수 있습니다.100G QSFP28 AOC 케이블은 전통적인 QSFP28 DAC (직접 연결 구리 케이블) 와 QSFP28 트랜시버를 직접 대체할 수 있습니다.신호 무결성 향상, 낮은 비용, 성능 가치. 광적 끝은 데이터 센터 환경에 노출되지 않습니다. 따라서 청소 또는 특별한 취급이 필요하지 않습니다.그들은 높은 속도로 표기 설계되었습니다오늘날 데이터 센터 네트워크 애플리케이션에 대한 높은 밀도와 낮은 전력 소비.
주요 특징
- 핫 플러그 가능한 QSFP28 형태 요소
- 4개의 고속 풀 듀플렉스 채널
- 103.1Gb/s 집계 비트 레이트를 지원합니다.
- 4x25Gbps 850nm VCSEL 레이저
- QSFP28 MSA를 준수합니다
- 작동 환경 온도 -5 ~ 70°C
- 낮은 전력 소모:<3.5W 케이블 끝당 ((<2.5W CDR가 꺼져)
- 길이 1m에서 100m까지
- RoHS-6 준수
적용
- 데이터컴 스위치 및 라우터 연결에 1000GbE 및 25GbE 파업 애플리케이션
- 데이터컴 및 독점 프로토콜 애플리케이션을 위한 100G에서 4×25G 밀도 애플리케이션
- 100 기가비트 이더넷 링크
- 인피밴드 상호 연결
- 데이터센터 케이블링 인프라
- 네트워크 장비 사이의 고밀도 연결
제품 세부 정보
| 권장 운영 조건 | |||||
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 |
| 작동용 온도 | Tc | 0 | +70 | °C | |
| 공급 전압 | Vcc | 3.14 | 3.3 | 3.46 | V |
| 공급 전류 | Icc | 300 | mA | ||
| 비트 레이트 | BR | 25.78 | 각 채널 | ||
| 전기 특성 | ||||||
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 참고문서 |
| 송신기 특성 | ||||||
| 신호율, 각 차선 | DRpl | 25.78125 | Gb/s | 1 | ||
| 중심 파장 | λ | 840 | 850 | 860 | nm | |
| RMS 스펙트럼 폭 | 0.6 | nm | ||||
| 매 노선 평균 발사력 | 파브 | - 8개4 | 2.4 | dBm | ||
|
광적 변조 진폭, 각 차선 (OMA) |
OMA | - 6개4 | 3 | dBm | ||
| 멸종 비율 | 응급실 | 2 | dB | |||
|
오프의 평균 발사 전력 송신기, 각 차선 |
RIN | -30 | dBm | |||
| 둥글게 흐르는 흐름 | FLX |
> 86% 19mmm <30% 4.5mm |
dBm | |||
| 광적 회귀 손실 허용 | 12 | dB | ||||
|
송신기 눈 마스크 {X1, X2, X3, Y1, Y2, Y3} |
0이네요3,0.38,0.45,0.35,0.41,0.5 | 2 | ||||
| 수신기 특성 | ||||||
| 각 노선에 대한 요금을 받습니다 | DRpl | 25.78125 | Gb/s | 3 | ||
| 4차선 파장 범위 | λ | 840 | 850 | 860 | nm | |
| 과부하 입력 광 전력 | Pmax | 3.4 | dBm | |||
|
평균 수신력 레인 |
핀 | - 10개3 | 2.4 | dBm | 4 | |
| 수신기 감수성 (OMA) | Psens | - 5번2 | dB | |||
| 수신기 반사력 | Rfl | -12 | dB | |||
|
수신기 눈 마스크Definition {X1, X2, X3, Y1, Y2, Y3} |
0이네요28,0.5,0.5,0.33,0.33,0.4 | 5 | ||||
| 로스 데-아세르트 | Pd | -13 | dBm | |||
| 로스 어서트 | 아빠 | -30 | dBm | |||
| 손실 히스테레시스 | Pd-Pa | 0.5 | dBm | |||
