상세 정보 |
|||
| 케이블 유형: | AOC | 자료 비율: | 40G ~ 4*10G |
|---|---|---|---|
| 길이: | 1~50m | AWG: | 24AWG |
| 재킷: | PVC | 품질보증서: | 3년 |
| 강조하다: | 액티브 AOC DAC 케이블,광학 AOC DAC 케이블,AOC 광학 파열 케이블 |
||
제품 설명

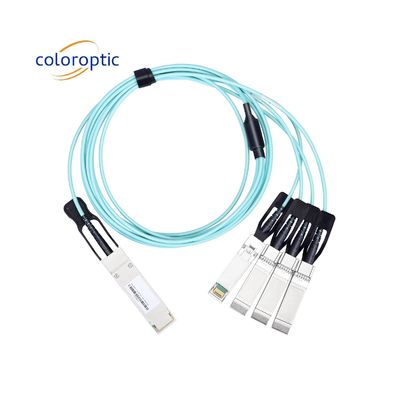

AOC 액티브 케이블 40G QSFP+에서 4 SFP+ 10G 벡 아웃 저전력 소비 인피밴드 QDR/DDR/SDR
일반 설명
컬러 옵틱 CO-ACQ40-4S10-x는 4 × SFP + 액티브 옵틱 케이블의 4 채널, 플러그 가능, 병렬, 광섬유 QSFP + 액티브 옵틱 케이블 (AOC) 분산 솔루션입니다.이 Breakout 케이블은 40G에서 4 × 10G 애플리케이션을 위해 설계되었습니다..
이 AOC는 단거리 다선 데이터 통신 및 상호 연결 애플리케이션을 위한 고성능 케이블입니다. 이 케이블은 40Gbps의 총 대역폭으로 각 방향으로 네 개의 데이터 라인을 통합합니다.각 차선 10에서 작동 할 수 있습니다이 케이블은 또한 4 × 10G QDR 애플리케이션을 지원하며 4 × 5G IB DDR 및 4 × 2.5G IB 단일 IB SDR 애플리케이션에 역 호환됩니다.
이 제품은 컬러 옵틱 QSFP+에서 QSFP+ 액티브 옵틱 케이블 제품 및 SFP+ 액티브 옵틱 케이블 제품으로 활용됩니다. 적용될 경우 해당 데이터 시트를 참조하십시오.
이 AOC는 Color Optic의 검증된 통합 회로와 VCSEL 기술을 통합하여 신뢰할 수 있는 긴 수명, 높은 성능 및 일관된 서비스를 제공합니다.
주요 특징
QSFP+ AOC 끝:
- IEEE 802.3ba-2010에 따른 40GBASE-SR4 및 XLPPI 사양을 준수하고 40G-IB-QDR / 20G-IB-DDR / 10G-IB-SDR 애플리케이션을 지원합니다.
- 산업 표준 SFF-8436 QSFP+ 사양을 준수합니다.
- 전력 수준 1: 최대 전력 < 1.5W
- 40GbE 애플리케이션에 64b/66b 코딩 데이터와 40GbE 애플리케이션에 8b/10b 호환 코딩 데이터와 10Gbps에서 채널당 10.3125Gbps로 작동합니다.
각 4×SFP+ 끝:
- SFF-8431 향상된 소형 요소 플러그 가능한 모듈에 대한 전기적 사양을 준수합니다.
- SFF 위원회에 대한 기계적 사양 SFF-8432 개선된 플러그 가능한 형태 인수
- 최대 전력 소모는 끝당 0.35W
액티브 오프틱 케이블 집합:
- 검증된 높은 신뢰성 850nm 기술: VCSEL 송신기와 PIN 수신기
- 상업용 운영용 온도 범위: -5oC ~ 70oC
- RoHS-6 준수
- 열로 꽂을 수 있어 편리하게 유지보수하고 설치할 수 있습니다.
- 두 개의 와이어 시리즈 인터페이스
- 고밀도 및 얇고 가벼운 케이블 관리를 위해 광섬유를 사용합니다.40GbE 애플리케이션 및 10에서 64b/66b 암호화된 데이터
적용
- 데이터컴 스위치 및 라우터 연결을 위한 40GbE 및 10GbE 파업 애플리케이션
- 데이터컴 및 독점 프로토콜 애플리케이션을 위한 40G에서 4×10G 밀도 애플리케이션
- 데이터센터
제품 세부 정보
| 절대 최대 등급 | ||||
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
| 저장 환경 온도 | TSTG | -40 | 85 | °C |
| 작동용 온도 | Tc | -5 | 70 | °C |
| 작동 습도 | H오 | 5 | 85 | % |
| 전원 공급 전압 | Vcc | -0.3 | +3.6 | V |
| 입력 전압 | 와인 | -0.3 | Vcc+03 | V |
| 권장 운영 조건 | |||||
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 |
| 전원 공급 전압 | Vcc | 3.135 | 3.3 | 3.465 | V |
| 데이터 속도, 각 차선 | 10.3125 | 11.3 | Gbit/s | ||
| 데이터 속도 허용 | ∆DR | -100 | +100 | ppm | |
| OM3 섬유와 연결 거리 | D | 0 | 100 | m | |
| 제어 입력 전압 높은 | 2 | VCC+03 | V | ||
| 제어 입력 전압 낮은 | -0.3 | 0.8 | V | ||
| I2C 직렬 인터페이스 주파수 | fs | 400만원 | Hz | ||
| 전원 공급소음 | 50 | mVpp | |||
| 수신기 분차 데이터 출력 부하 | 100 | mVpp | |||
