상세 정보 |
|||
| 자료 비율: | 100g | 사고 방식: | CWDM4 |
|---|---|---|---|
| 거리: | 2KM | 연결기: | 두 부분으로 된 LC |
| 폼 팩터: | QSFP28 | 온도: | 0~70' Ｃ |
| DDM: | 네 | 프로토콜: | MSA |
| 보증: | 3년 | 브랜드: | 사용자 정의 할 수 있습니다 |
| 전력 소모: | <3> | 적용: | 100GBASE 이더넷 링크 |
| 강조하다: | QSFP28 광적 송신기 2km,인피밴드 QDR QSFP28 광 수신기,QSFP28 CWDM4 트랜시버 |
||
제품 설명

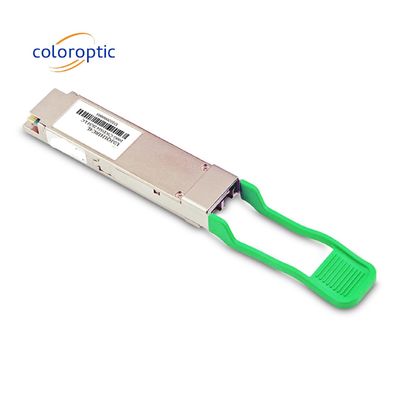

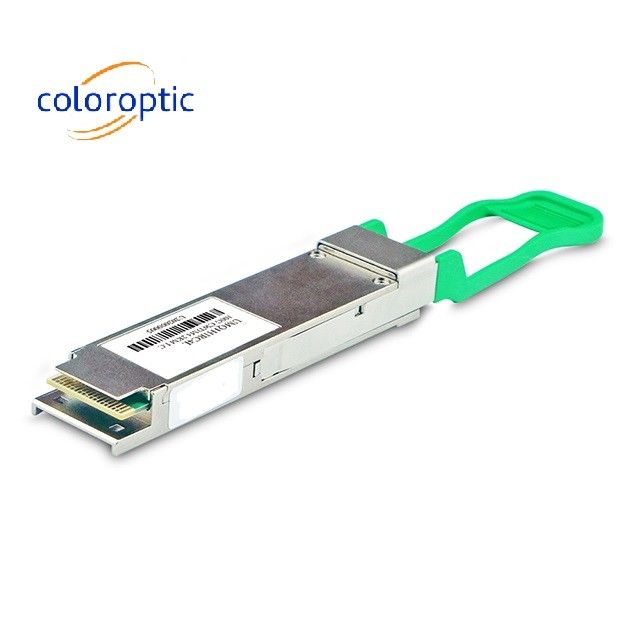

100Gb/s QSFP28 CWDM4 2km 광적 송신기 인피니밴드 QDR 및 DDR 상호 연결
100G QSFP28 CWDM4는 1310 대역 및 2km까지의 링크에서 4X25 CWDM 채널을 사용하여 단일 모드 광섬유 시스템에서 작동하도록 설계되었습니다.모듈은 25Gb/s 전기 데이터의 4개의 입력 채널을 4개의 CWDM 광 신호로 변환합니다., 그리고 100Gb / s 광 전송을 위해 하나의 채널로 복합합니다. 반대로 수신자 쪽에서 모듈은 광적으로 100Gb / s 입력을 4 개의 CWDM 채널 신호로 복제합니다.그리고 4 채널 출력 전기 데이터로 변환.
4개의 CWDM 채널의 중심 파장은 1271, 1291, 1311 및 1331 nm입니다. 광 인터페이스에 대한 듀플렉스 LC 커넥터와 전기 인터페이스에 대한 38 핀 커넥터를 포함합니다.이 모듈에서 단일 모드 섬유 (SMF) 가 적용됩니다.이 제품은 4 채널 25Gb / s 전기 입력 데이터를 4 파장 분산 피드백 레이저 (DFB) 로 CWDM 광 신호 (광) 로 변환합니다.4개의 파장은 하나의 100Gb/s 데이터로 복합화됩니다., SMF를 통해 송신 모듈에서 퍼져 나간다. 수신 모듈은 100Gb / s 광적 신호 입력을 받아 25Gb / s 채널 4 개로 분해합니다.각 파장의 빛은 분리 된 광 다이오드 에 의해 수집 됩니다, 그리고 TIA로 증폭된 후에 전기 데이터로 출력됩니다.
이 제품은 QSFP28 멀티 소스 계약 (MSA) 에 따라 형태 요소, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었으며 IEEE 802.3ba에 적합합니다.
주요 특징
- QSFP28 MSA를 준수합니다
- 4 CWDM 경로 MUX/DEMUX 설계
- 103.1Gb/s 집계 비트 레이트를 지원합니다.
- 100G CWDM4 MSA 기술 사양 Rev1.1
- FEC로 단일 모드 섬유 (SMF) 에서 최대 2km 전송
- 작업용 온도: 0~70°C
- 4x25G 전기 인터페이스 (OIF CEI-28G-VSR)
- 최대 전력 소비 3.5W
- LC 듀플렉스 커넥터
- RoHS 준수
적용
- 데이터 센터 상호 연결
- 100G 이더넷
- 인피밴드 QDR 및 DDR 상호 연결
- 기업 네트워크
제품 세부 사항
독창적으로 일련화되어 있고 데이터 트래픽과 애플리케이션이 네트워크에 원활하게 통합될 수 있도록 테스트됩니다.디지털 광적 모니터링 (DOM) 지원 또한 실시간 운영 매개 변수에 액세스 할 수 있습니다.우리는 우리의 제품의 품질을 지지하고 자랑스럽게 제한된 평생 보증을 제공합니다.
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 아니 |
| 작동용 온도 | TOP | 0 | 70 | degC | ||
| OM3와의 연결 거리 | D | 0.002 | 2 | km | ||
| 전력 소비 | 3.5 | W | ||||
| 중앙 파장 | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 평균 발사력, 각 차선 | PAVG | - 6개5 | 2.5 | dBm | ||
| 오마, 각 차선 | POMA | -4 | 2.5 | dBm | ||
| 평균 수신 전력, 각 차선 | - 11번5 | 2.5 | dBm | |||
| 전력 수신 (OMA), 각 차선 | 2.5 | dBm | ||||
| 수신기 감수성 (OMA) | SEN | -10 | dBm |
윤곽 차원:
혁신
제조 환경은 가장 첨단 기술 표준을 엄격히 준수하여 우리의 제품의 장기적인 신뢰성을 보장합니다.
품질 및 보장
우리의 최첨단 테스트 장비는 각 제품이 우리의 높은 품질 표준을 충족하는지 확인합니다.
사용자 정의
엔지니어링 부서의 전문가 덕분에 우리는 모든 트랜시버의 하드웨어와 소프트웨어에 대한 완전한 통제를 가지고 있습니다.그냥 요청하면 우리는 제공합니다.!
다중 호환성
ColorOptic는 원본 공급자 펌웨어를 포함하여 모든 주요 플랫폼에 대한 진정한 비용 효율적인 솔루션을 제공합니다.
