2U 데이터 센터 상호 연결 네트워크 전송 플랫폼 CFP2 QSFP28 인터페이스

제품 설명

2U 데이터 센터 상호 연결 운송 플랫폼 지원 400G CFP2 코헤런트 및 QSFP28 포트

T500 데이터 센터 상호 연결 및 지하철 핵심 네트워크 장비는 산업 선도, 모듈형, 완전히 분리 및 고 용량 새로운 세대의 광 전송 장비입니다.유연한 네트워크 기능을 제공합니다., 다양한 클라이언트 인터페이스, 선택 가능한 전원 공급자 및 광 및 전기 서비스 모듈을위한 단일 차체로 큰 연결에 적합합니다.중형 또는 작은 데이터 센터, 지하철 및 광역 통신망 및 기업 및 컴퓨팅 센터 상호 연결 또는 백업.장비는 포인트에서 포인트 파장 분할 전송 및 릴레이 네트워크를 형성 할 수 있습니다., 멀티포인트 액티브 및 패시브 광적 릴레이 네트워크, 링 파장 분할 FOADM 또는 ROADM 네트워크, 또는 전체 매스 파장 분할 FOADM 또는 ROADM 네트워크.장비는 풍부한 클라이언트 서비스 인터페이스를 제공합니다 (400GE, 100GE, OTU4, 10GE, OTU2, SDH, 10G Wan 및 기타) 및 OMS/OTS/OCH 보호 기능. 단일 차시의 최대 전송 용량은 3.2Tb/s입니다.

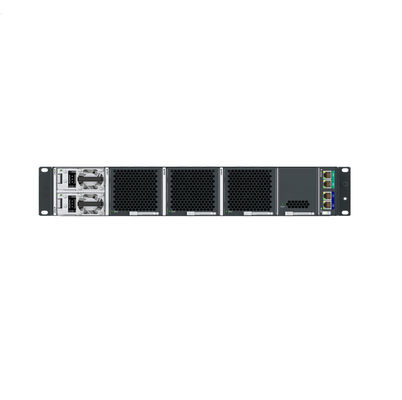

T500 차시 도입

2RU 높이, 19~21인치 래크 장착, 600mm 이상의 깊이
전원 공급의 3 종류: 110V/220V AC, 240V HDC 및 -48V DC
800와트 및 1300와트 출력 옵션
전원 공급 장치 핫 플러그 및 1+1 보호
8 1/4 슬롯 크기의 서비스 카드 또는 4 1/2 슬롯 크기의 서비스 카드
광 및 OTN 서비스 모두에 단일 체시
3.2T 용량 단일 체시
컨트롤러 리던스, OSPF와 듀얼 관리 인터페이스, L3 고립
앞쪽과 뒷쪽에서 열을 분비하는 방법 3 팬 풍력 냉각, 2+1 팬 보호
오픈 표준 관리 인터페이스, Netconf, YANG/Openconfig
향상된 장비 관리,운동 상태 모니터링, 경보 보고서, 실시간/15분/24시간 광학 및 서비스 성능 모니터링 및 기록, 로깅, 사용자 관리 및 텔레미터
환경 운영 온도: 단기 -5°C+45°C/23°F113°F, 장기 0°C+40°C/32°F104°F
저장 온도:-40°C+85°C/-40°F-185°F
상대 습도:단기 5%~90%, 장기 5%~85%

T500 광학 썰매 도입

광학 슬레드는 모듈형 광학 끝점 증폭기, 광학 라인 증폭기, WSS 카드, TFF 카드, PTM 동/서 시간 동기화 카드, 광 보호 카드의 다양한 사양을 포함합니다.,OTDR, OCM 등은 각기 다른 필요를 위해 포인트-포인트 파장 분할, 멀티포인트 릴레이, 링 파장 분할 네트워크 및 풀 메쉬 파장 분할 광 네트워크 토폴로지를 형성 할 수 있습니다.OCH의 보호 모드를 지원합니다., OMS 및 OTS, 그리고 다른 네트워크 요구 사항을 충족 할 수 있습니다.

터미널 광학 증폭기 슬레이드

1/2 슬롯 보드 크기; 통합 BA, PA, OSC 및 양방향 VOA
EDFA 가이드를 위해 BA는 8-18dB 및 15 ~ 25dB, PA는 15 ~ 25dB 및 22 ~ 35dB를 지원하며 포화 된 전력은 21dBm 및 23dBm을 지원합니다.
외부 OTDR 및 OCM 연결을 지원
선택적으로 내장된 OCM 모듈; 선택적으로 내장된 OTDR 모듈

광선 증폭기 슬레이드

1/2 슬롯 보드 크기; 통합 된 이중 LA, OSC 및 양방향 VOA
EDFA 가이드를 위해 LA는 15 ~ 25dB 및 22 ~ 35dB를 지원하며 포화 된 전력은 21dBm 및 23dBm을 지원합니다.
외부 OTDR 및 OCM 모니터 인터페이스 지원
선택적으로 내장된 OCM 모듈; 선택적으로 내장된 OTDR 모듈

9도 쌍발파선 선택 스위치 (WSS)

1/2 슬롯 보드 크기; 쌍둥이 WSS (파장 선택 스위치), BA, PA, OSC 및 사전 VOA의 통합
EDFA 모듈의 경우 BA 가이드는 15 ~ 25dB, PA 지원 가이드는 15 ~ 25dB 및 22 ~ 35dB, 포화 전력 지원은 21dBm 및 23dBm입니다.
외부 OTDR 및 OCM 모니터 인터페이스 지원
선택적으로 내장된 OCM 모듈; 선택적으로 내장된 OTDR 모듈

TFF 카드

1/4 슬롯 보드 크기; FOADM 단일 보드 (TFF), 두 방향 (동쪽과 서쪽)
4개의 파도가 더되고 떨어집니다.
엑스프레스 VOA에 구축하여, 엑스프레스 인터페이스와 같은 위파 빛의 힘을 만들기 위해

광 보호 카드

1/4 슬롯 판 크기; 1 + 1 보호
단일 채널 및 이중 채널 카드
지원 전력차 임계 전환 및 전력 절대값 임계 전환
환불 및 환불이 아닌 전환을 지원합니다.
지원 대기 복구 시간
지원 전력 꺼, 전력 켜, 뜨거운 플러그 및 빛 락없이
지원 히스테레시 임계

PTM 카드

1/4 슬롯 보드 크기; 동쪽과 서쪽 방향으로 두 가지 변형
그것은 1588 시계 릴레이를 지원합니다, 통과하고 추가 / 드롭

OTDR 카드

1/4 슬롯 크기의 판; 8개의 외부 인터페이스의 유연한 구성
작업 파장 1501nm
탐지 거리는 80km 이상이고 탐지 정확도는 20m 미만입니다.

OCM 카드

1/4 슬롯 크기의 판; 8개의 외부 인터페이스의 유연한 구성
50Hz, 100Hz 채널 간격 설정

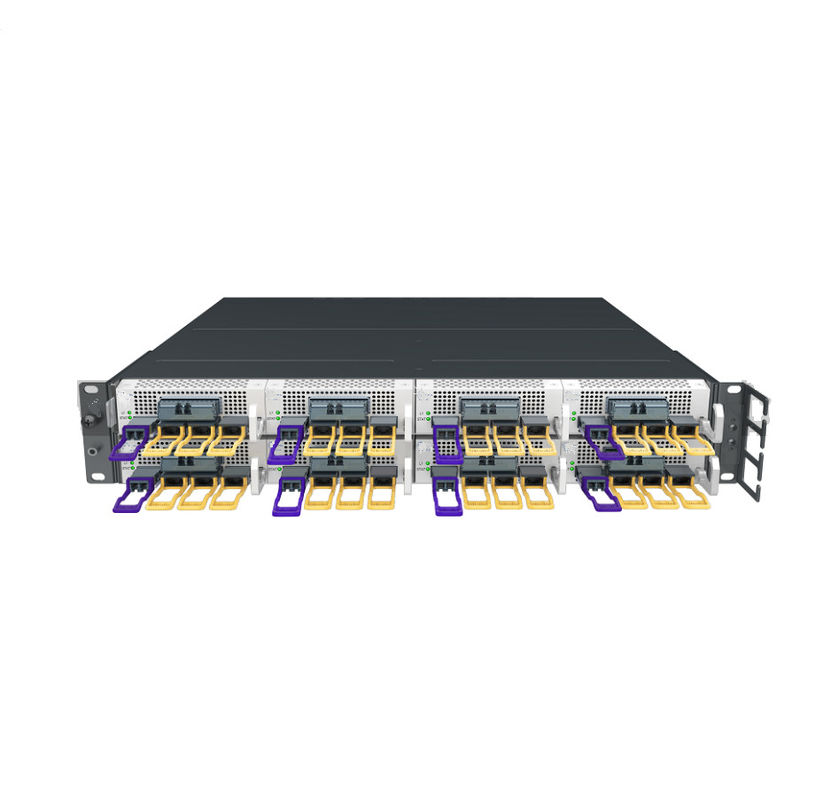

T500 트랜스포더와 MuxPonder 스레드 도입

트랜스포더와 MuxPonder 슬레드는 멀티 모델, 고밀도 및 고 용량 서비스 카드를 포함합니다.다양한 유형의 클라이언트 서비스를 지원하고 다른 애플리케이션의 요구 사항을 충족시킬 수 있습니다.그것은 400G / 200G 업링크 인터페이스를 지원하고 유지 관리, 성능 모니터링, 경보 보고서 및 텔레미터의 풍부한 기능을 가지고 있습니다.일상 장비 및 유지 관리 및 관리에 편리합니다..

400G/200G 트랜스포더

1/4판 크기
클라이언트 인터페이스
4xQSFP28, 400GE/100GE/OTU4/FlexE/FlexO를 지원합니다
QSFP-DD를 지원하는 1x400GE
지역 고장 삽입 및 통과, 원격 고장 통과 및 다른 유지보수 신호를 지원
LLDP를 지원; 이더넷 RMON 및 이더넷 성능, 광 모듈 수신기 전력, 편향 전류 등을 지원
지연 측정, 루프백 테스트 등을 지원; 자동 레이저 종료 지원
라인 인터페이스
1xCFP2 DCO, 16QAM 코딩, 400G 및 200G 속도를 지원합니다.
주파수 191.3 ~ 196.1thz, 75G/100G 간격을 지원합니다
트랜시버 전력, 프리 FEC, 레이저 편향 전류 및 레이저 작동 온도 지원 성능 모니터링 및 텔레미터
지연 측정, 루프백 테스트 등을 지원합니다. 보호 스위치는 50ms 미만입니다.

200G MuxPonder

1/2 슬롯 보드 크기
클라이언트 인터페이스
두 가지 버전을 지원합니다: 20xSFPP 및 1xQSFP28+10xSFPP
100GE/100GE FlexE/OTU4/10GE/OTU2/STM-64/10GE WAN 등을 지원합니다.
지역 고장 삽입 및 통과, 원격 고장 통과 및 다른 유지보수 신호를 지원
LLDP를 지원; 이더넷 RMON 및 이더넷 성능, 광 모듈 수신기 전력, 편향 전류 등을 지원
지연 측정, 루프백 테스트 등을 지원; 자동 레이저 종료 지원
라인 인터페이스
1xCFP2 DCO, 16QAM 및 QPSK 인코딩, 200G 비율을 지원합니다.
주파수 191.3 ~ 196.1thz, 75G 및 100G 간격을 지원합니다.
트랜시버 전력, 전 FEC, 레이저 편향 전류 및 레이저 작동 온도 지원 성능 모니터링 및 텔레미터
지연 측정, 루프백 테스트 등을 지원합니다. 보호 스위치는 50ms 미만입니다.
