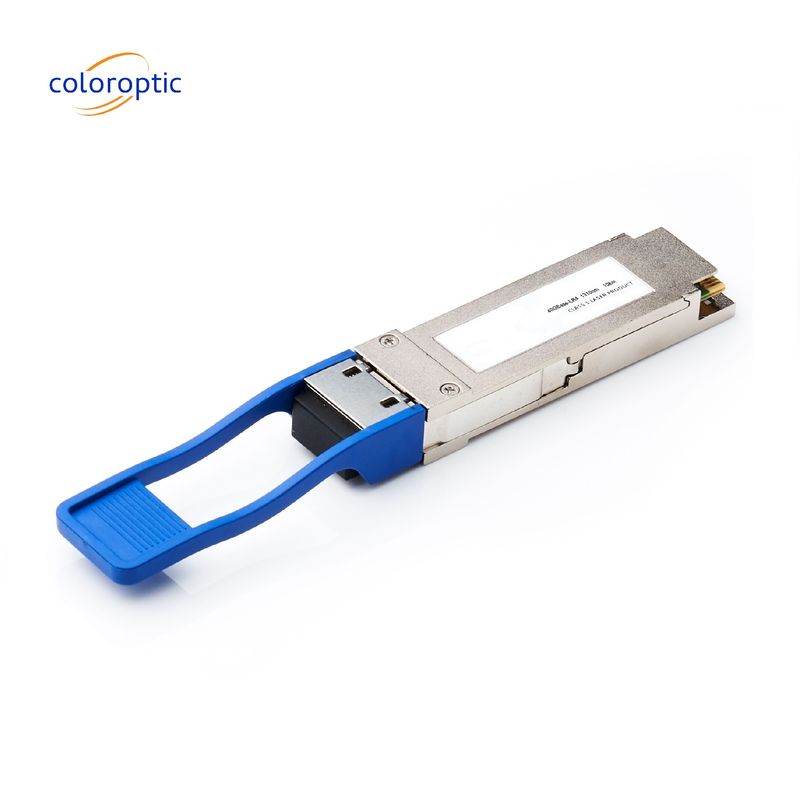

아리스타 QSFP-100G-SR1.2 QSFP28 850nm / 910nm 100m MMF 트랜시버 모듈

제품 설명:

• 이 제품은 100Gb/s 비트 레이트를 지원할 수 있다. 평행 쿼드 소형 인자 플러거블 (QSFP28) 쌍방향 광 모듈이다.모듈은 4개의 호스트 전기 데이터를 두 개의 광선으로 통합합니다., 850nm 및 910nm) 를 통해 2섬유 듀플렉스 LC 광학 다중 모드 섬유를 통해 광 통신을 허용합니다. 반대로 수신자 쪽에서는모듈은 광 입력 신호의 2 세트를 배제하고 전기 데이터의 4 채널로 변환합니다..

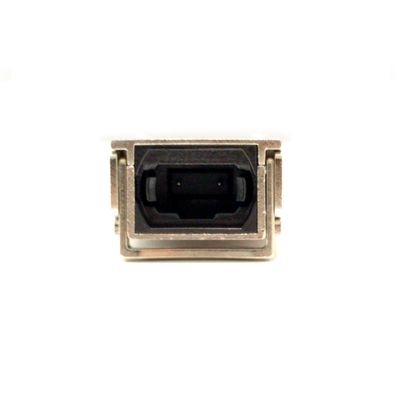

• LC 커넥터와 함께 광섬유 리본 케이블을 QSFP28 모듈 용기에 연결할 수 있다. 적절한 정렬은 용기에 있는 가이드 핀에 의해 보장된다.케이블은 일반적으로 적절한 채널에서 채널 정렬을 위해 왜곡 될 수 없습니다전기 연결은 MSA- 컴플라이언스 38 핀 엣지 타입 커넥터 (MSA-compliant 38-pin edge type connector) 를 통해 달성됩니다.
• 모듈은 단일 +3.3V 전원 공급 장치로 작동합니다. 모듈과 함께 모듈 현존, 재설정, 중단 및 저전력 모드와 같은 LVCMOS/LVTTL 글로벌 제어 신호가 제공됩니다.더 복잡한 제어 신호를 전송 및 수신하기 위해 2 와이어 직렬 인터페이스가 제공됩니다., 그리고 디지털 진단 정보를 수신 할 수 있습니다. 개별 채널이 주소 될 수 있으며 사용되지 않는 채널은 최대한의 설계 유연성을 위해 종료 될 수 있습니다.

특징:

• 4개의 독립적인 풀 듀플렉스 채널
• 채널당 최대 28Gbps 데이터 속도
• • QSFP28 MSA를 준수합니다
• • OM4 MMF 전송 상에서 최대 100m까지
• • OM3 MMF 전송에서 최대 70m까지
• • 단일 3.3V 전원 공급
• 최대 전력 소비 3.5W
• • MTP/MPO 광 연결 장치
• • RoHS-6 준수
• • 작동 케이스 온도
• • 표준: 0°C ~ +70°C
• -5°C에서 +85°C까지 확장

기술 매개 변수:

이 제품은 100Gb/s 비트 레이트를 지원할 수 있다. 평행 쿼드 소형 인자 플러거블 (QSFP28) 쌍방향 광 모듈이다.모듈은 4개의 호스트 전기 데이터를 두 개의 광선으로 통합합니다., 850nm 및 900nm) 를 통해 광 통신을 허용합니다.모듈은 광 입력 신호의 2 세트를 배제하고 전기 데이터의 4 채널로 변환합니다.수신기 모듈 출력 전기 신호 또한 전압은 공통 모드 로직 (CML) 수준과 호환됩니다. 그림 1은이 제품의 기능 블록 다이어그램을 보여줍니다.

응용 프로그램:

•데이터 센터, 랙에서 랙

• 인피밴드 HDR

• 100G 이더넷

포장 및 운송:

SFP 광학 모듈 제품은 다음 지침에 따라 포장 및 배송되어야 합니다.

• 각 제품은 개별적으로 정적 상태가 없는 가방이나 상자에 포장되어야 합니다.
• 제품은 적절한 운송 정보로 표시된 상자에 배송되어야 합니다.
• 상자 는 조작 방지 밀폐로 단단히 봉인 해야 합니다.
• 상자에는 적절한 운송 정보가 표시되어야 합니다.
• 상자에는 무게와 크기가 표시되어야 합니다.
• 상자에는 적절한 운송 클래스가 표시되어야 합니다.
